نحوه تعمیر درایو پنتاکس

نحوه تعمیر و عیب‌یابی درایو پنتاکس

سرفصل های مقاله

درایوهای پنتاکس (Pentax Drive) نقشی حیاتی در عملکرد بهینه و طولانی‌مدت پمپ‌های پنتاکس ایفا می‌کنند. این دستگاه‌ها با فراهم کردن کنترل سرعت و حفاظت‌های ضروری برای موتور پمپ، ضمن بهبود راندمان انرژی، از آسیب‌های مکانیکی و الکتریکی جلوگیری می‌کنند. در این مقاله با زبان ساده و لحن صمیمی، به بررسی کامل نحوه عیب‌یابی و تعمیر درایوهای پنتاکس می‌پردازیم.

آشنایی با انواع درایوهای Pentax

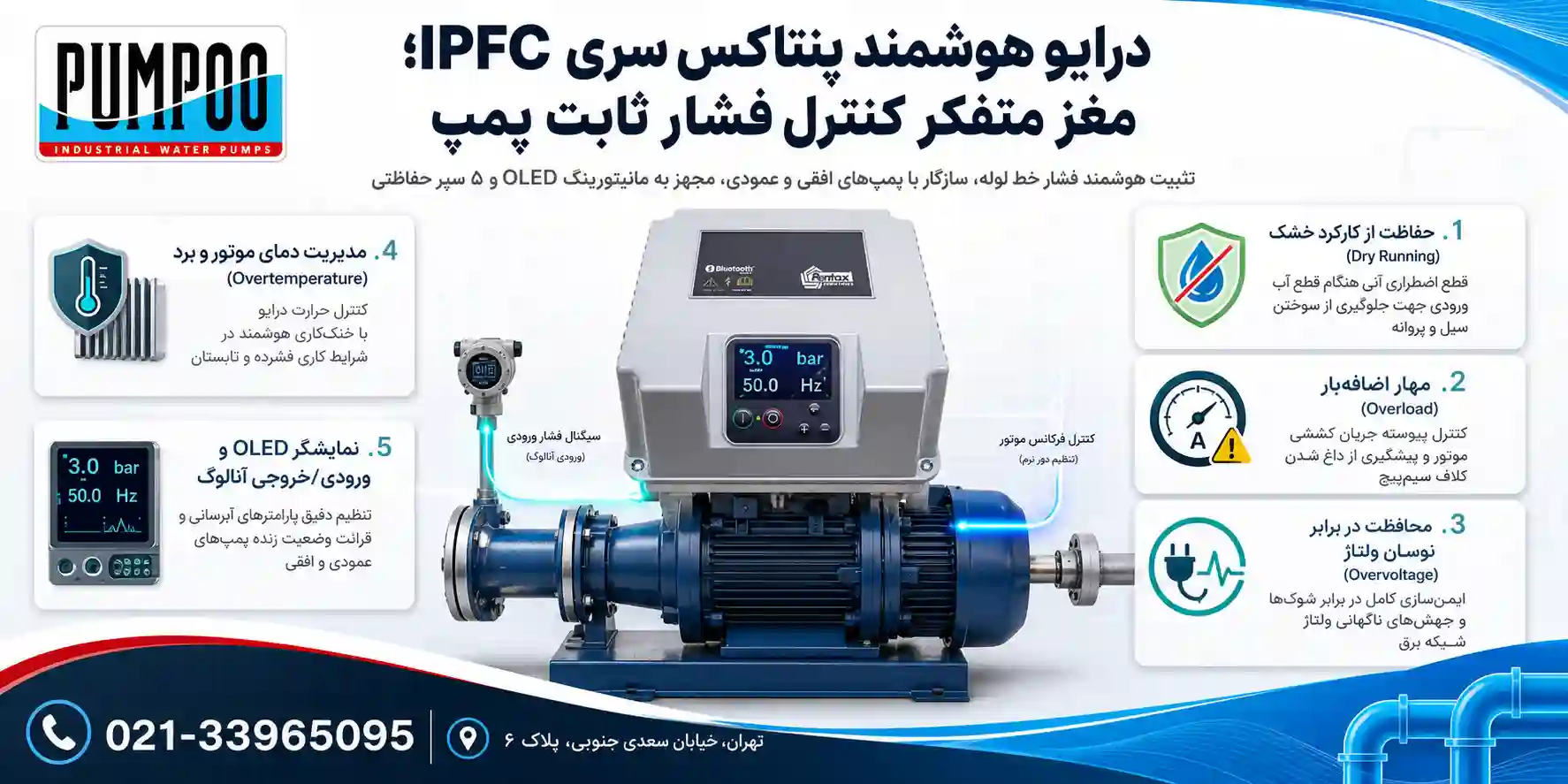

1. درایو IPFC

درایو IPFC یکی از متداول‌ترین درایوهای پنتاکس است که برای کنترل سرعت پمپ‌های عمودی و افقی طراحی شده است. این درایو قابلیت‌هایی نظیر کنترل فشار ثابت، حفاظت در برابر کارکرد خشک (dry running)، اضافه‌بار (overload)، ولتاژ بیش از حد (overvoltage) و دمای زیاد (overtemperature) را دارد. همچنین IPFC با نمایشگر OLED و ورودی/خروجی‌های آنالوگ و دیجیتال، امکان تنظیم دقیق پارامترها و نمایش اطلاعات لحظه‌ای را فراهم می‌کند.

برای اطلاعات بیشتر درباره پمپ پنتاکس می‌توانید به صفحه برند پنتاکس پمپو مراجعه کنید.

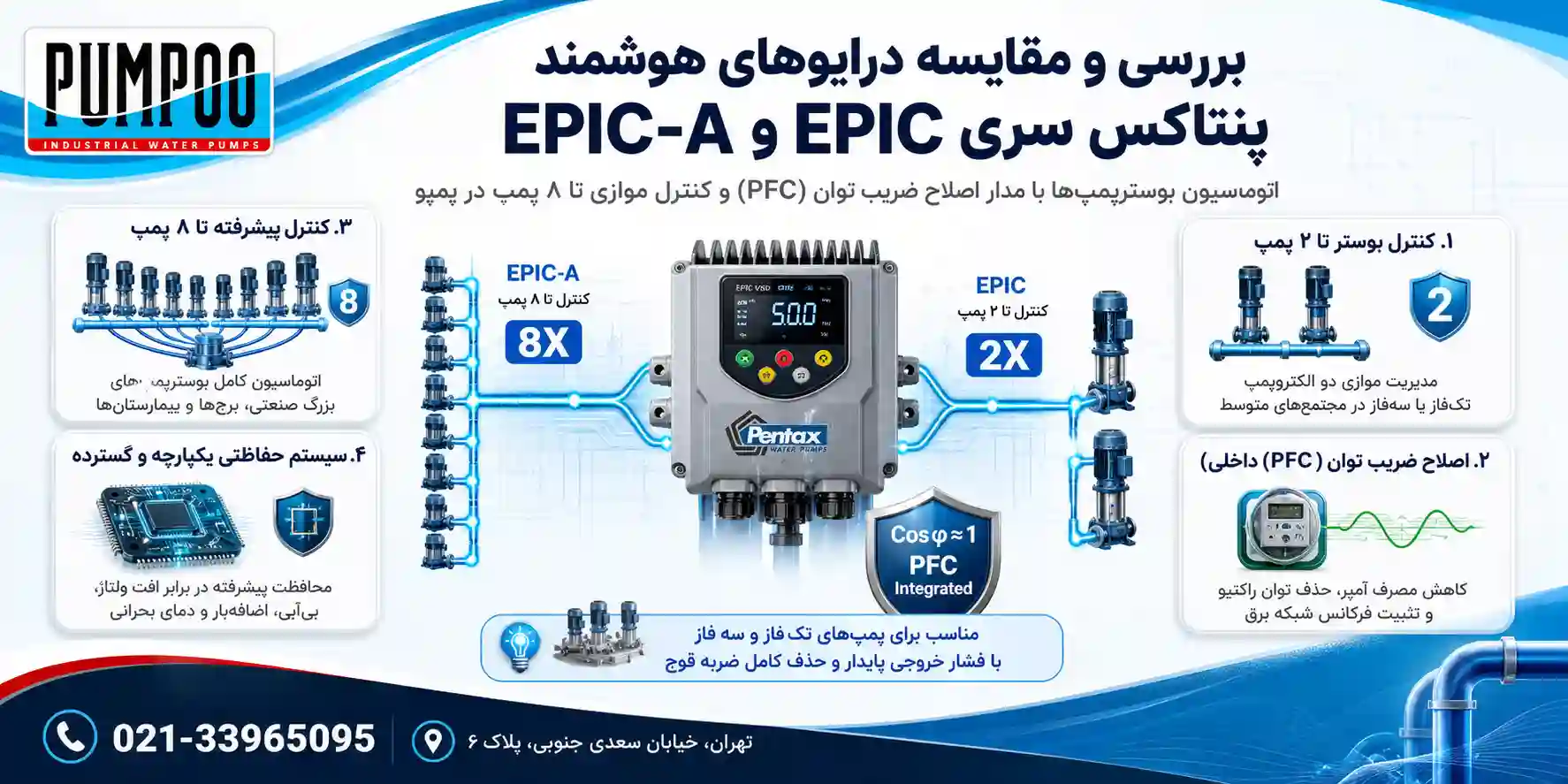

2. درایو EPIC و EPIC-A

درایو EPIC (Electronic Pump Intelligent Controller) مختص پمپ‌های تکفاز و سه‌فاز است و علاوه بر ویژگی‌های مشابه IPFC، دارای اصلاح‌کننده ضریب توان (Power Factor Corrector) یکپارچه و قابلیت متوسط برای مجموعه‌سازی (booster set) تا دو پمپ در حالت موازی است. نسخه پیشرفته آن با نام EPIC-A می‌تواند تا هشت پمپ را در حالت موازی کنترل کند و حفاظت‌های گسترده‌تری ارائه می‌دهد

چنانچه به دنبال خرید پمپ آب پنتاکس هستید، پمپو خدمات جامعی در این زمینه ارائه می‌کند.

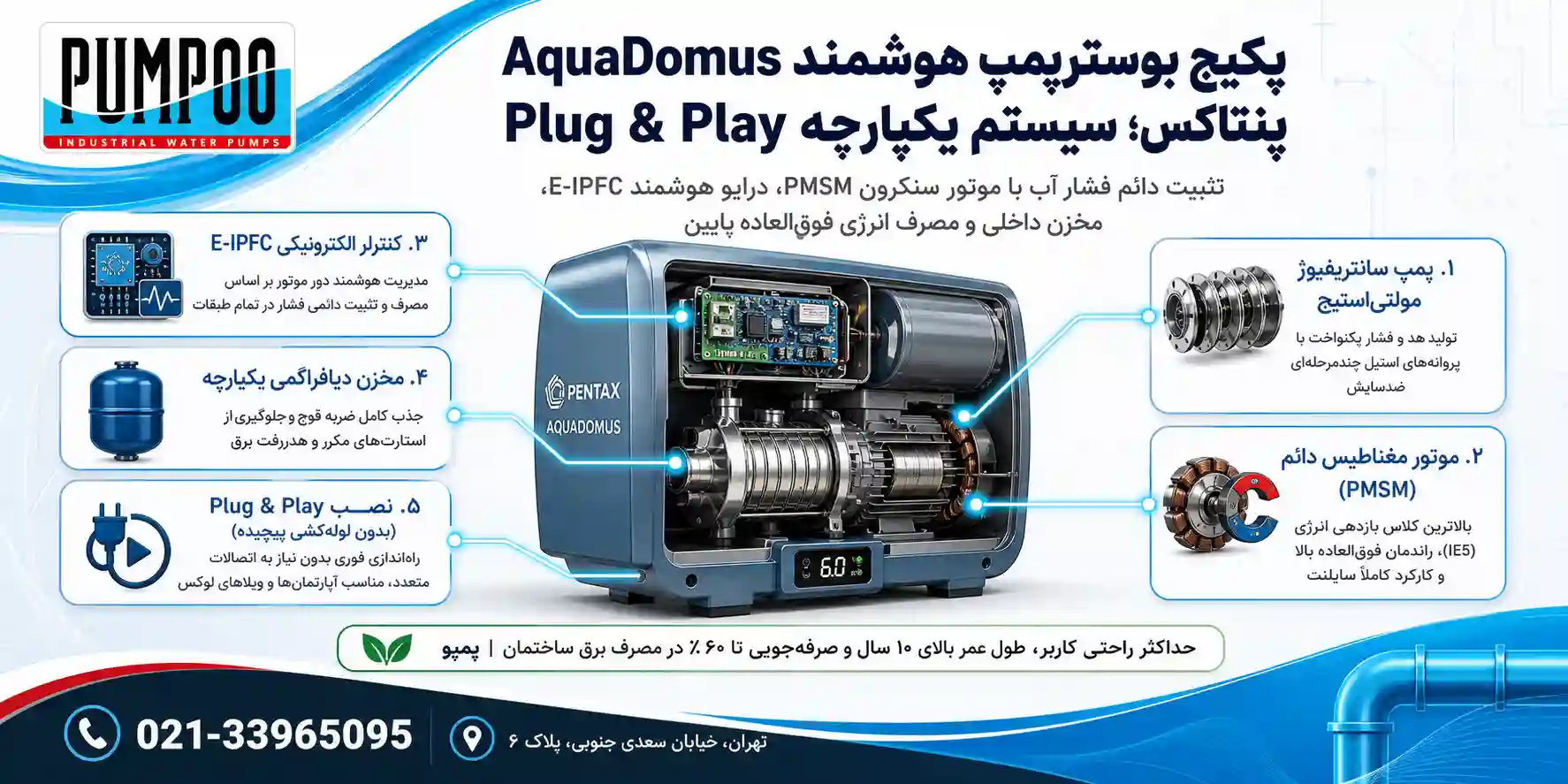

3. سیستم AquaDomus

سری AquaDomus، یک سیستم کامل “Plug & Play” شامل پمپ مولتی‌استیج، موتور سنکرون با روتور دائمی (PMSM)، کنترل الکترونیکی (E-IPFC)، مخزن انبساط و سنسور فشار است. این مجموعه برای مصارف خانگی و مسکونی طراحی شده و با حفظ فشار ثابت و مصرف حداقلی انرژی، باعث افزایش طول عمر و راحتی کاربر می‌شود.

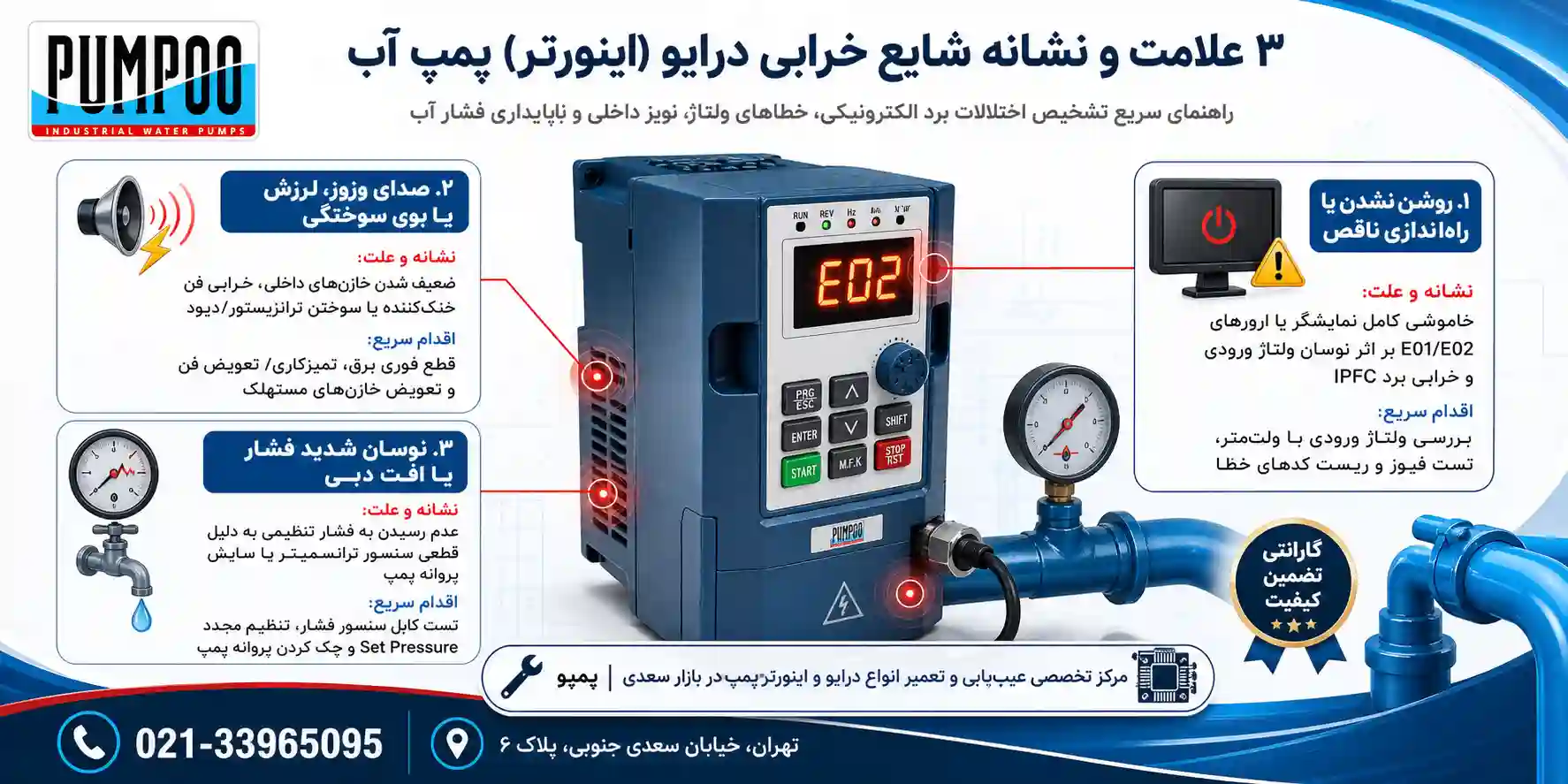

علائم و نشانه‌های شایع خراب‌شدن درایو

  1. راه‌اندازی یا راه‌اندازی ناقص: اگر پس از وصل برق، نمایشگر درایو روشن نشود، اولین گام باید بررسی ولتاژ ورودی باشد؛ ممکن است نوسان یا قطع در شبکه برق باعث عدم برداشت توان توسط درایو شود. همچنین فیلتر ورودی IPFC را چک کنید تا از سالم بودن برد و اجزای الکترونیکی مطمئن شوید. در صورتی که چراغ‌های LED چشمک‌زن باشند یا کد خطایی نمایش داده شود، با مراجعه به جدول کدها می‌توانید دلیل اصلی (مثل اضافه‌بار، دمای بالای محیط یا اتصال نادرست سیم‌ها) را شناسایی کنید.
  2. تولید صداهای غیرطبیعی: وقتی درایو حین کار صدای وزوز یا لرزش نامتوازن می‌دهد، احتمال دارد خازن‌های داخلی ضعیف شده باشند یا فن خنک‌کننده نتواند حرارت را به‌خوبی دفع کند؛ در این حالت با باز کردن محفظه و تمیزکاری یا تعویض فن و خازن می‌توان مشکل را رفع کرد. اگر صدای جرقه یا سوختگی در برد کنترل شنیده یا حس شود، ضروری است فوراً درایو را از برق جدا کرده و محل دقیق آسیب (مثلاً دیود، ترانزیستور یا آی‌سی‌های سوخته) را پیدا و تعمیر کنید.
  3. نوسان فشار یا عدم رسیدن به دبی موردنظر: وقتی فشار خروجی پمپ ثابت نیست، ابتدا سنسور فشار را بررسی کنید که سالم باشد و اتصال‌های آن شل یا قطع نشده باشند؛ گاهی فقط با تنظیم مجدد پارامترهای کنترل فشار (Set Pressure) داخل منوی درایو می‌توان خروجی را پایدار کرد. اگر پمپ هرگز به مقدار تنظیم‌شده نرسد، باید نگاهی به قطعات مکانیکی پمپ و مسیر لوله‌ها بیندازید؛ گرفتگی، نشتی یا سایش شدید در پروانه باعث کاهش دبی می‌شود و حتی با درایو سالم هم قادر به رسیدن به فشار مطلوب نخواهید بود.

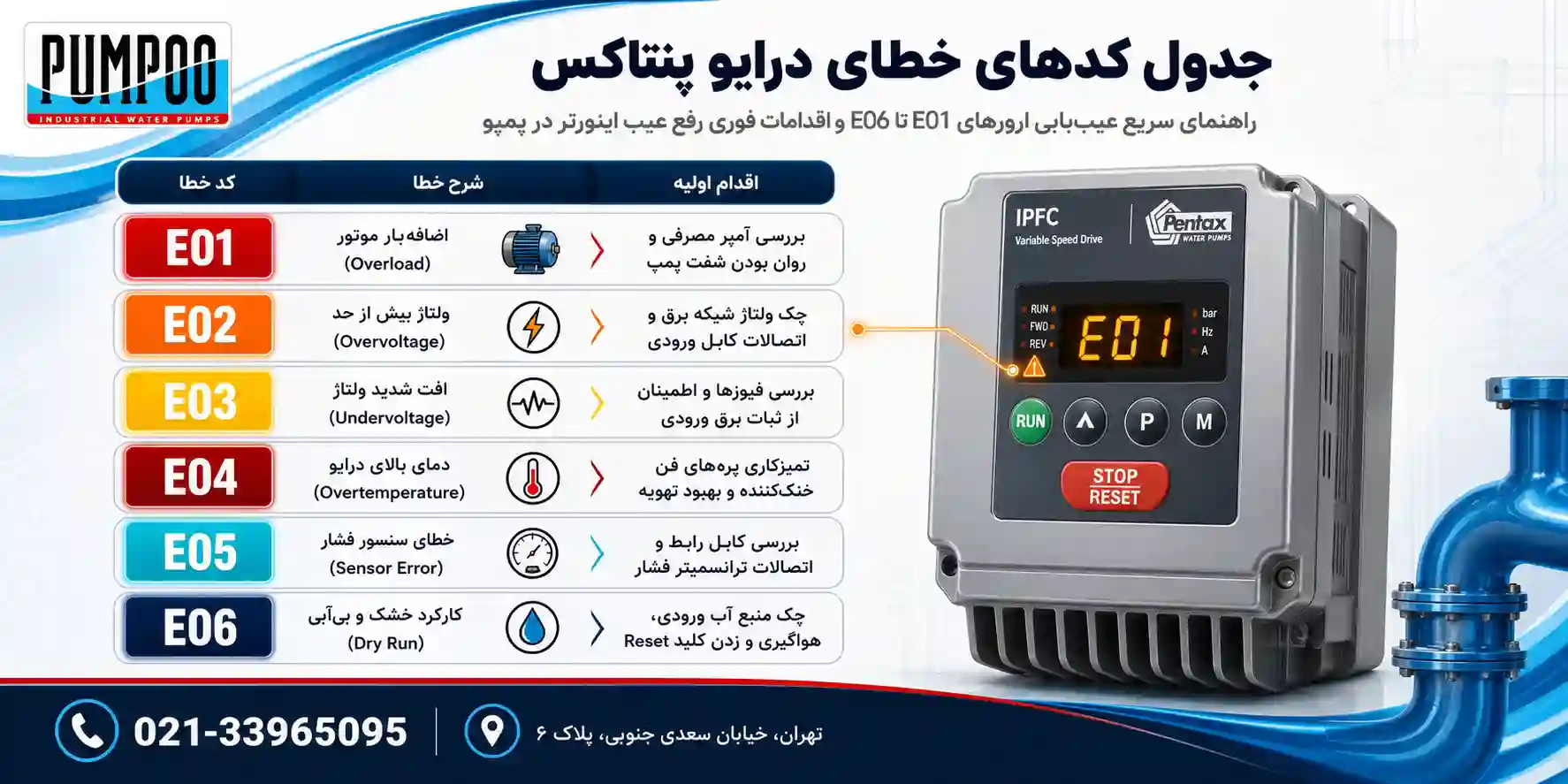

جدول کدهای خطا و توضیحات

در جدول زیر پرکاربردترین کدهای خطا درایوهای Pentax و معنی آن‌ها را مشاهده می‌کنید.

کد خطا شرح خطا اقدام اولیه
E01 اضافه‌بار (Overload) بررسی جریان مصرفی موتور؛ تنظیم بار
E02 ولتاژ ورودی بیش از حد (Overvoltage) چک ولتاژ شبکه و اتصالات سیم‌کشی
E03 ولتاژ ورودی کمتر از حد (Undervoltage) اطمینان از پایداری برق و بررسی فیوزها
E04 دمای بالا (Overtemperature) بررسی سیستمی تهویه و تمیز کردن فیلترها
E05 عدم‌تشخیص سنسور فشار (Pressure Sensor Error) تعویض یا بازبینی اتصالات سنسور
E06 کارکرد خشک (Dry Run) بررسی سطح آب و اطمینان از ورود سیال

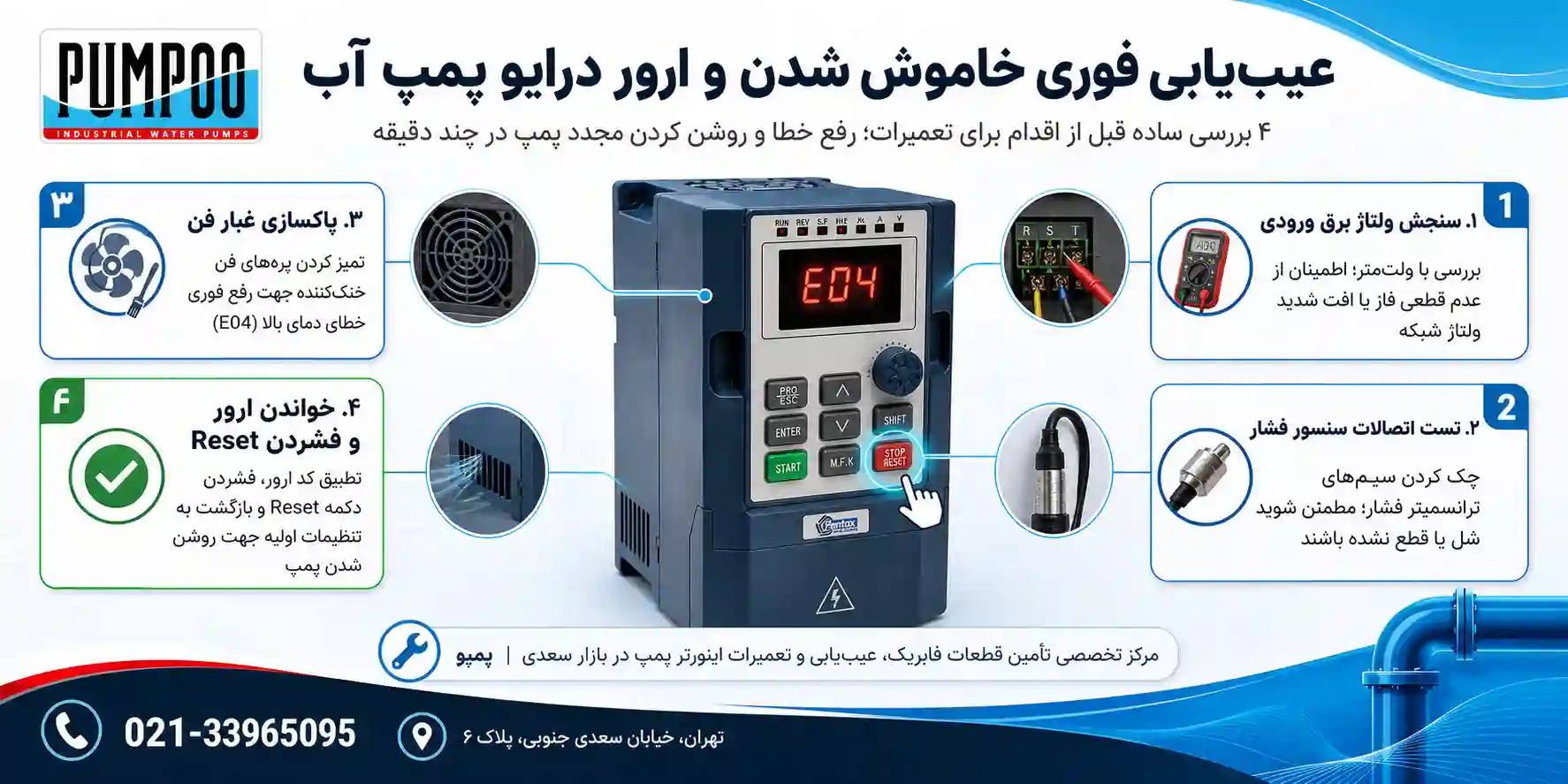

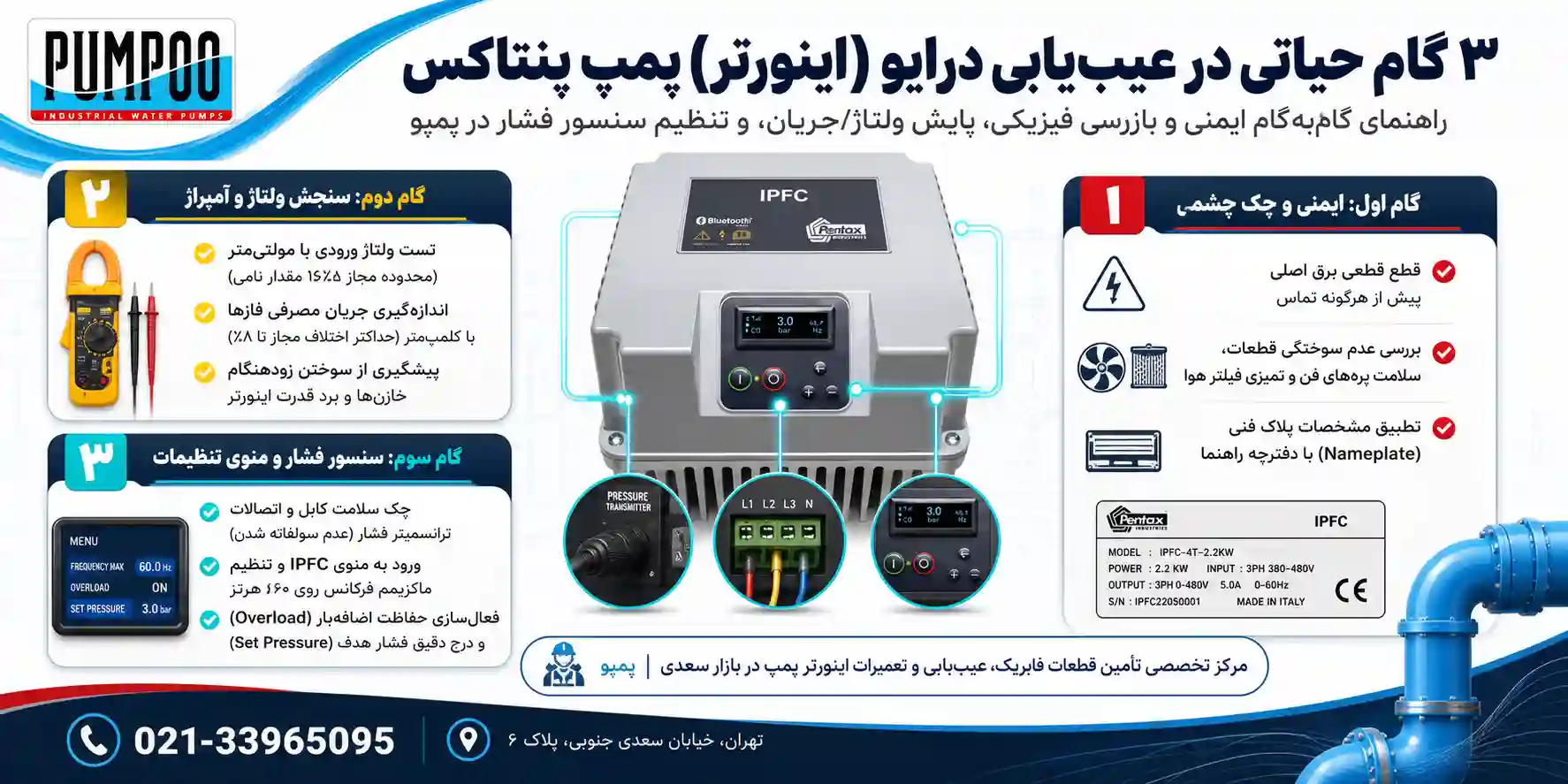

مراحل گام‌به‌گام عیب‌یابی درایو پنتاکس

1. بررسی اولیه و نکات ایمنی

همیشه قبل از هر اقدامی ابتدا برق اصلی را قطع کنید تا از بروز برق‌گرفتگی یا آسیب‌های جدی جلوگیری شود. سپس با دقت بدنه درایو را از نظر هرگونه سوختگی، ترک خوردگی یا شل بودن اتصالات چک کنید؛ فن و فیلترها باید عاری از گرد و غبار بوده و به‌درستی نصب شده باشند تا سرمایش مناسب انجام شود. برچسب شناسایی (Nameplate) روی درایو را مشاهده کرده و مدل و شماره سریال را با مستندات فنی مطابقت دهید تا دستورالعمل‌های صحیح را مطالعه نمایید. رعایت این نکات ساده، ایمنی شما را تضمین کرده و از آسیب‌های احتمالی جلوگیری می‌کند.

2. کنترل ولتاژ و جریان

با یک ولت‌متر دیجیتال، ولتاژ ورودی را در ترمینال‌های L1, L2, L3 (سه‌فاز) یا L1, N (تک‌فاز) اندازه بگیرید و مطمئن شوید که ولتاژ ورودی در محدوده ±۱۵٪ مقدار نامی باشد. درایوهای IPFC معمولاً برای سه‌فاز ۳×۲۲۰ یا سه‌فاز ۳×۳۸۰ و برای تک‌فاز ۱×۲۲۰ طراحی شده‌اند؛ انحراف بیشتر از این مقدار می‌تواند باعث ایجاد خطا یا آسیب به قطعات شود. سپس با انامپرمتر، جریان خروجی هر فاز را اندازه گرفته و آن را با جریان نامی موتور مقایسه کنید؛ اگر اختلاف بیش از ۸٪ باشد، احتمال مشکل در موتور یا بار مکانیکی وجود دارد که باید رفع گردد. کنترل دقیق ولتاژ و جریان از سوختن زودهنگام خازن‌ها و برد قدرت جلوگیری می‌کند.

3. بررسی سنسور فشار و تنظیمات کنترلی

برای اطمینان از عملکرد صحیح درایو، ابتدا سیم‌کشی و اتصالات سنسور فشار را از نظر پوسیدگی یا قطعی بررسی کنید؛ یک اتصال نادرست یا سولفاته‌شده می‌تواند اطلاعات نادرستی به درایو ارسال کند. در مرحله بعد، وارد منوی تنظیمات (Main Menu) در IPFC شوید و فرکانس ماکزیمم (Max Frequency) را مطابق با مشخصات موتور و پمپ (معمولاً ۶۰ هرتز) تنظیم کنید تا از کارکرد خارج از بازه جلوگیری شود. حفاظت اضافه‌بار (Overload Protection) را طوری تعریف کنید که در صورت بالا رفتن جریان بیش از حد، درایو به‌موقع پمپ را خاموش نماید. نهایتاً مقدار فشار هدف (Set Pressure) را با دقت به بار یا متر ستون آب وارد کنید تا سیستم بتواند فشار ثابت مطلوب را حفظ کند.

تست “Reset” و بررسی لاگ خطاها

اگر بعد از تنظیمات اولیه هنوز مشکل پابرجاست، با فشردن دکمه‌های Main Menu → وارد کردن رمز پیش‌فرض (۷۷۷۷) → انتخاب گزینه Reset می‌توانید درایو را به تنظیمات کارخانه بازگردانید؛ این کار معمولاً خطاهای جزئی یا تنظیمات نادرست را پاک می‌کند. پس از بازنشانی، دوباره دستگاه را راه‌اندازی کرده و در صورت بروز مجدد خطا، به منوی Fault یا Alarm مراجعه کنید تا لاگ آخرین ۱۵ خطا را مشاهده نمایید. اطلاعات زمانی و کد خطاها به شما کمک می‌کند دلیل ریشه‌ای را شناسایی کرده و اقدامات تعمیراتی را دقیق‌تر انجام دهید. بررسی لاگ خطاها بهترین روش برای درک مشکلات پیچیده و جلوگیری از تکرار آن‌هاست.

تعمیر و تعویض قطعات آسیب‌دیده

1. خازن‌های ورودی و برد قدرت

  • بازرسی فیزیکی خازن‌ها: خازن‌های الکترولیتی در بخش ورودی و خروجی درایو ممکن است با گذشت زمان آسیب ببینند یا باد کنند. در صورت مشاهده بادکردگی یا نشتی، خازن‌ها را با قطعات اصلی و هم‌رده تعویض کنید.
  • آزمایش خازن با مولتی‌متر: با استفاده از حالت Capacitor Test در مولتی‌متر، ظرفیت خازن‌ها را اندازه بگیرید. اگر مقدار واقعی با مقدار اسمی بیش از ۲۰٪ اختلاف داشت، باید تعویض شود.

2. برد کنترل (PCB)

  • بازرسی برد برای قطعات سوخته: علائم سیاه‌شدگی یا بوی سوختگی نشان‌دهنده وجود جریان یا ولتاژ غیرطبیعی در مدار است. قطعات معیوب (دیود، ترانزیستور، آی‌سی) را تعویض کنید.
  • بررسی اتصالات لحیم (Solder Joints): اگر لحیم‌کاری شل یا ترک‌خورده باشد، با هویه لحیم‌کاری بخش را تعمیر کنید. اتصالات خوب از نوسان ولتاژ جلوگیری کرده و دوام سیستم را افزایش می‌دهد.

3. فن خنک‌کننده و فیلتر هوا

  • تمیزکاری و تعویض فیلتر: گرد و غبار و ذرات معلق باعث کاهش عملکرد خنک‌کنندگی شده و دمای برد را بالا می‌برد. فیلترها را حداقل هر ۶ ماه تمیز یا تعویض کنید.
  • تعویض فن معیوب: اگر هنگام کار صدای غیرطبیعی شنیده شد یا فن نچرخید، با فن اصلی و دارای ولتاژ و دور مناسب (معمولاً ۲۴ ولت DC یا ۲۳۰ ولت AC بسته به مدل) جایگزین کنید.

مشخصات فنی مدل‌های مختلف درایو IPFC

مدل IPFC ولتاژ ورودی (V) جریان خروجی (A) توان خروجی (kW) حداکثر جریان پمپ (A) دمای محیط مجاز (°C)
IPFC 109 1×220 ±15% 9 1/1.5 7.2 40
IPFC 214 3×220 ±15% 14 4 12.6 40
IPFC 314 3×380 ±15% 14 4 12.6 40
IPFC 338 3×220 ±15% 38 11 34.2 40
IPFC 365 3×380 ±15% 65 22 58.5 40

مقایسه انواع درایوهای Pentax (IPFC، EPIC، EPIC-A)

ویژگی IPFC EPIC EPIC-A
کاربرد پمپ‌های عمودی و افقی (تا ۸ پمپ) پمپ‌های تکفاز و سه‌فاز (تا ۲ پمپ) پمپ‌های سه‌فاز (تا ۸ پمپ)
کنترل فشار دارد (فشار ثابت) دارد دارد
حفاظت‌ها اضافه‌بار، خشک‌کار، ولتاژ بالا اضافه‌بار، خشک‌کار، ولتاژ بالا اضافه‌بار، خشک‌کار، ولتاژ بالا
اصلاح‌کننده ضریب توان ندارد دارد دارد
نمایشگر OLED LED OLED
ورودی/خروجی ۴ آنالوگ، ۴ دیجیتال، ۲ رله ۲ آنالوگ، ۲ دیجیتال، ۱ رله ۴ آنالوگ، ۴ دیجیتال، ۲ رله
قابلیت Cascade دارد (تا ۸ پمپ) محدود (دو پمپ) دارد (تا ۸ پمپ)
وزن تقریبی ۲.۵–۱۰ کیلوگرم ۲.۵ کیلوگرم ۲.۵–۱۰ کیلوگرم

کدهای خطای رایج و راه‌کار اولیه

کد خطا شرح خطا اقدام اولیه
E01 اضافه‌بار (Overload) بررسی جریان ماشین؛ تنظیم بار
E02 ولتاژ بالای ورودی کنترل ولتاژ شبکه
E03 ولتاژ پایین ورودی اطمینان از پایداری برق
E04 دمای محیط زیاد تمیز کردن فیلتر و فن
E05 خطای سنسور فشار تعویض یا بررسی سنسور
E06 کارکرد خشک (Dry Run) بررسی سطح سیال

نکات پرکاربرد برای جلوگیری از خرابی

  1. نظافت دوره‌ای: هر ۶ ماه یا پس از ۲۰۰۰ ساعت کارکرد، فیلترهای هوا، فن و بخش‌های داخلی درایو را تمیز کنید تا دما در محدوده ایمن باقی بماند.
  2. تست ولتاژ و جریان: به‌صورت دوره‌ای (مثلاً هر ۳ ماه یک‌بار) ولتاژ و جریان ورودی و خروجی را اندازه بگیرید. نوسانات بیشتر از ±۵٪ می‌تواند به مرور باعث آسیب به خازن‌ها و برد شود
  3. بررسی سیم‌کشی و اتصالات: اطمینان حاصل کنید که اتصالات الکتریکی شل نشده‌اند و پوسیدگی یا پارگی در کابل وجود ندارد.
  4. کنترل شرایط محیطی: درایو را در محلی با تهویه مناسب نصب کنید و از قرار دادن آن در معرض تابش مستقیم آفتاب یا رطوبت بالا خودداری کنید.
  5. استفاده از وایلدگراند (Surge Protector): برای محافظت در برابر نوسانات ناگهانی برق از دستگاه‌های محافظتی استفاده کنید؛ به‌ویژه در صنایع کشاورزی که پمپ‌های بزرگ به‌کار می‌روند.

اگر به دنبال خدمات تعمیرات پمپ آب صنعتی یا تعمیرات پمپ آب خانگی هستید، تیم مجرب پمپو آماده خدمت‌رسانی است.

 نکات تخصصی درباره برخی مدل‌های درایور

1. درایو IPFC برای پمپ‌های شناور (Submersible)

در مصارف چاه عمیق یا پمپ‌های شناور، درایو IPFC باید در قسمتی خارج چاه و در محیط خشک نصب شود. فاصله مجاز از پمپ تا درایو با استفاده از کابل‌های مناسب باید رعایت شود تا تلفات ولتاژ محدود باشد. برچسب مشخصات روی پمپ‌ شناور (Serial Number Plate) را برای انتخاب جریان مناسب درایو مد نظر قرار دهید.

2. EPIC برای بوستر پمپ (Booster Pump)

در سیستم‌های بوستر پمپ که چند پمپ به‌صورت موازی کار می‌کنند، EPIC با قابلیت تغییر گردش پمپ‌ها (Alternance) باعث استهلاک یکنواخت و عمر طولانی‌تر سیستم می‌شود.

در صورت نیاز به تعمیرات پمپ پنتاکس می‌توانید از خدمات تخصصی پمپو بهره‌مند شوید.

راهنمای انتخاب درایو بر اساس نوع پمپ

نوع پمپ توان پمپ (kW) مدل پیشنهادی درایو مشخصات کلیدی
پمپ بشقابی (Centrifugal) 1.1–4 IPFC 109–214 کنترل فشار ثابت، حفاظت در برابر خشک‌کار
پمپ مگنتی (Magnetic) 0.5–2 EPIC 204–209 اصلاح‌کننده ضریب توان داخلی، نصب آسان
پمپ شناور (Submersible) 1.5–7.5 IPFC 214–330 مقاوم در برابر نوسانات ولتاژ و جریان
بوستر پمپ (Booster) 2–15 EPIC-A 214–330 قابلیت cascade تا ۸ پمپ، محافظت پیشرفته
پمپ کف‌کش (Drain) 0.75–5 IPFC 109–214 مناسب برای دبی‌های پایین و شرایط مرطوب

سخن پایانی

در این مقاله، با ارائه راهکارهای ساده و کاربردی برای شناسایی علائم خرابی، بررسی فنی و تعویض قطعات مصرفی درایو پنتاکس، سعی کردیم در کنار جداول جامع و لینک‌های داخلی مفید، محتوایی سئوپایه و قابل‌فهم فراهم کنیم تا عمر درایو شما افزایش یابد و هزینه‌های ناشی از خرابی کاهش پیدا کند. اگر به تعمیرات پمپ لوارا یا انواع پمپ‌های آب کشاورزی نیاز دارید، تیم مجرب پمپو با بیش از ده سال سابقه در نصب، عیب‌یابی و تعمیر انواع پمپ‌های خانگی، صنعتی و کشاورزی آماده ارائه خدمات تخصصی است؛ برای دریافت مشاوره سریع و تعیین وقت تعمیر، همین الآن با ما تماس بگیرید.

با قطع برق و جدا کردن درایو از موتور، درایو را به‌تنهایی راه‌اندازی کنید؛ اگر هنوز اختلال باشد، درایو معیوب است.

در نمایشگر OLED یا منوی Fault، کد خطا ظاهر می‌شود و با مراجعه به جدول کدهای خطا می‌توانید دلیل را بیابید.

اگر بادکردگی یا نشتی در خازن‌ها مشاهده کردید یا تست ظرفیت بیش از ۲۰٪ اختلاف نشان داد، خازن‌ها نیاز به تعویض دارند.

بهتر است از تهویه مناسب و خنک‌کننده استفاده کنید، چون دمای بیشتر از ۴۰°C ممکن است محافظت Overtemperature را فعال کند.

وارد Main Menu شوید، رمز پیش‌فرض (۷۷۷۷) را وارد و گزینه Reset را انتخاب کنید تا درایو به تنظیمات کارخانه بازگردد.
