تنظیم اصولی و مهندسی کلید اتوماتیک دیجیتال، ضامن جلوگیری از خشک کار کردن موتور و پیشگیری از هزینه‌های سنگین تعویض یا خرید پمپ پنتاکس اصل ایتالیا است. در سیستم‌های آبرسانی، بسیاری از مراجعات جهت تعمیر پمپ آب در تهران ناشی از تنظیم نبودن پیچ فشار استارت ست کنترل است؛ در این راهنمای تخصصی از پمپو، نحوه تنظیم ست کنترل پنتاکس (هیدروماتیک و هیدروتانک) را در ۵ مرحله کاربردی همراه با جدول فشارهای استاندارد ساختمانی بررسی می‌کنیم.
| تعداد طبقات و ارتفاع ساختمان | فشار استارت پیشنهادی (Start Bar) | حداقل فشار پمپ مورد نیاز (Max Head) | جهت چرخش پیچ تنظیم |
|---|---|---|---|
| ۱ طبقه و ویلایی (تا ۴ متر) | ۱.۲ تا ۱.۵ بار | حداقل ۲.۵ تا ۳ بار | ۲ دور خلاف عقربه ساعت (-) |
| ۲ تا ۳ طبقه (تا ۱۰ متر) | ۱.۸ تا ۲.۲ بار | حداقل ۳.۵ تا ۴ بار | حالت پیش‌فرض کارخانه (وسط) |
| ۴ تا ۵ طبقه (تا ۱۶ متر) | ۲.۵ تا ۳.۰ بار | حداقل ۴.۵ تا ۵ بار | ۱ الی ۲ دور در جهت عقربه ساعت (+) |
| ۶ طبقه به بالا یا فشار بالا | نیازمند ست کنترل دیجیتال یا اینورتر | بالای ۶ بار (سری CB دو پروانه) | تنظیم از طریق برد هوشمند دیجیتال |
یادآوری فنی: پمپو مرجع تخصصی تامین و توزیع انواع الکتروپمپ و تجهیزات آبرسانی است. این آموزش صرفاً جهت افزایش مهارت فنی مصرف‌کنندگان برای راه‌اندازی و تنظیم بهینه ست کنترل تدوین شده و پمپو خدمات تعمیر برد الکترونیکی ارائه نمی‌دهد.

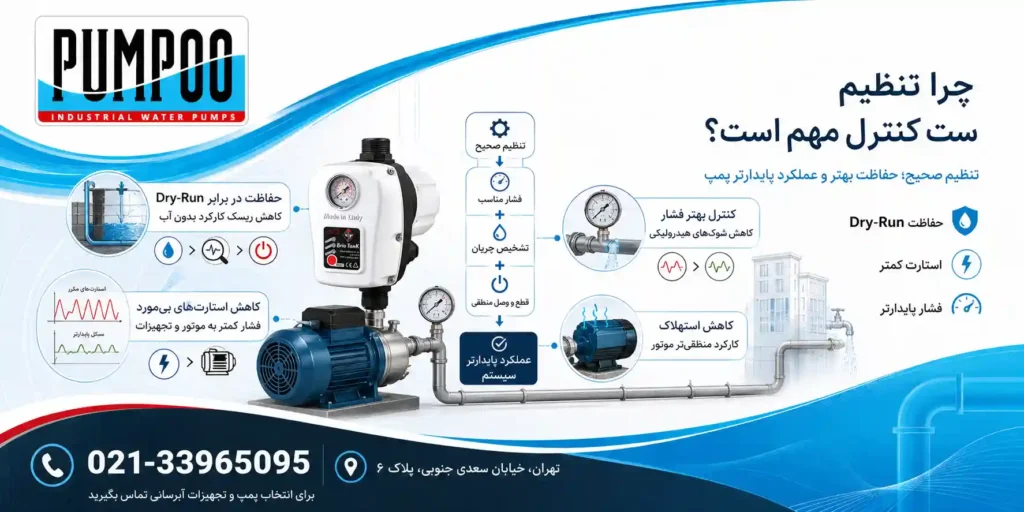

اهمیت و مزایای تنظیم دقیق ست کنترل پنتاکس
ست کنترل مغز متفکر مدار هیدرولیکی پمپ است و کالیبره بودن آن مزایای حیاتی زیر را فراهم می‌سازد:
- حفاظت در برابر کارکرد خشک (Dry-Run Protection): پمپ تنها زمانی فعال می‌ماند که جریان مداوم آب وجود داشته باشد؛ با اتمام آب منبع، سیستم به سرعت قطع می‌شود.
- کاهش استهلاک و مصرف برق: با حذف استارت‌های بی‌مورد ناشی از نوسان جزئی شبکه، مصرف برق تا ۳۰ درصد بهینه‌سازی می‌شود.
- مهار ضربه قوچ و تثبیت فشار: جلوگیری از شوک‌های هیدرولیکی ناگهانی به لوله‌کشی و شیرآلات ساختمانی.
- کاهش نیاز به تعمیرات: بررسی به‌موقع تنظیمات مانع از داغ شدن الکتروموتور و نیاز زودهنگام به مراکز تعمیرات تخصصی پمپ پنتاکس می‌گردد.
ابزار و ملزومات مورد نیاز برای تنظیم ست کنترل پنتاکس
| ابزار / قطعه | کاربرد فنی در فرآیند تنظیم |
|---|---|
| پیچ‌گوشتی چهارسو یا دوسو | تنظیم پیچ رگلاژ فنر فشار استارت تعبیه شده در پشت دستگاه |
| مانومتر (فشارسنج روغنی) | قرائت دقیق فشار استاتیک و دینامیک شبکه بر حسب بار (Bar) |
| آچار آلن یا تخت | باز کردن مهره‌ماسوره‌ها، اتصالات ورودی یا درپوش تیوپ هیدروتانک |
| دفترچه راهنمای پنتاکس | بررسی جدول کدهای خطا، محدوده توان مجاز موتور و فشار کاری مجاز |

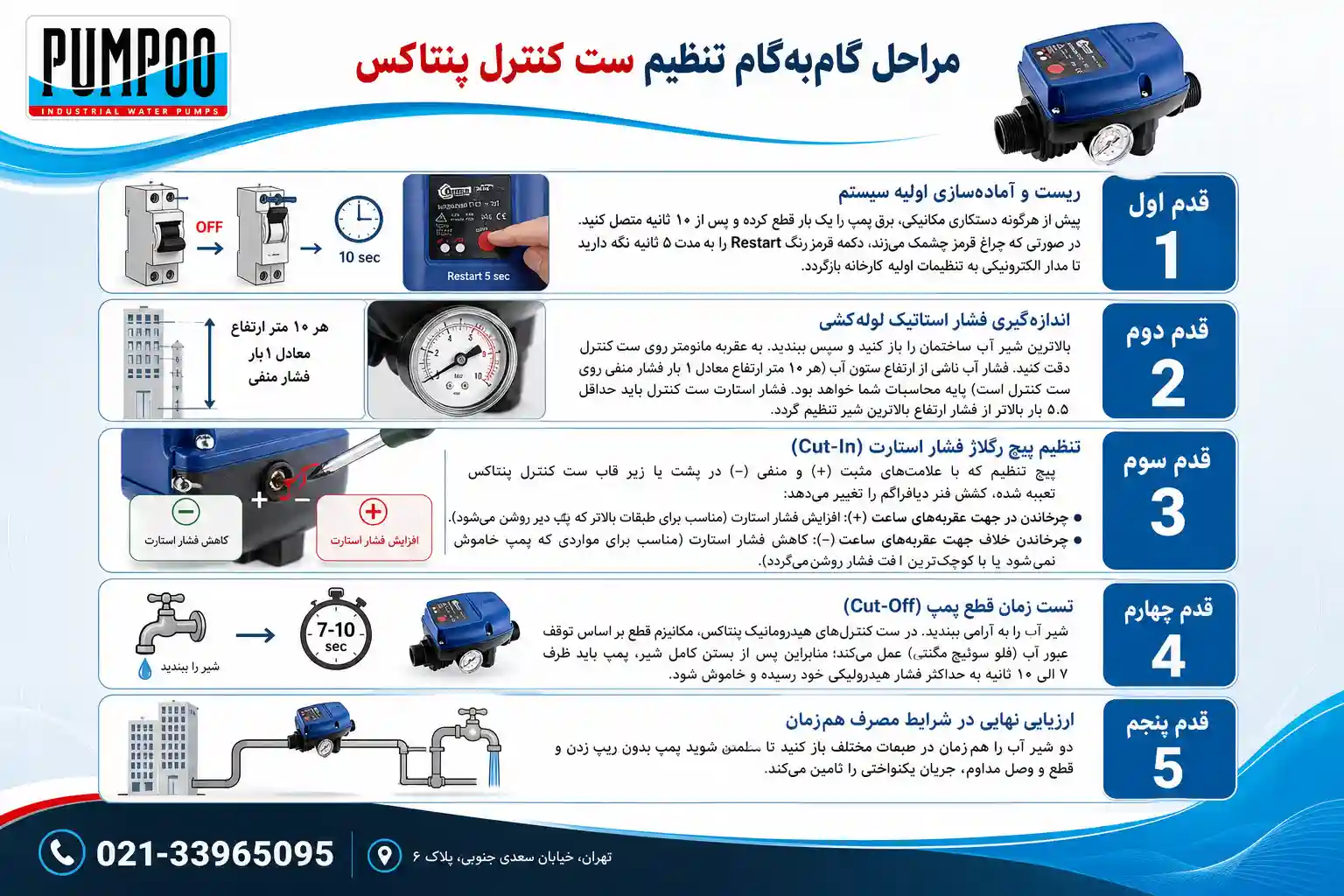

مراحل گام‌به‌گام تنظیم ست کنترل پنتاکس
قدم اول: ریست و آماده‌سازی اولیه سیستم
پیش از هرگونه دستکاری مکانیکی، برق پمپ را یک بار قطع کرده و پس از ۱۰ ثانیه متصل کنید. در صورتی که چراغ قرمز چشمک می‌زند، دکمه قرمز رنگ Restart را به مدت ۵ ثانیه نگه دارید تا مدار الکترونیکی به تنظیمات اولیه کارخانه بازگردد.
قدم دوم: اندازه‌گیری فشار استاتیک لوله‌کشی
بالاترین شیر آب ساختمان را باز کنید و سپس ببندید. به عقربه مانومتر روی ست کنترل دقت کنید. فشار آب ناشی از ارتفاع ستون آب (هر ۱۰ متر ارتفاع معادل ۱ بار فشار منفی روی ست کنترل است) پایه محاسبات شما خواهد بود. فشار استارت ست کنترل باید حداقل ۰.۵ بار بالاتر از فشار ارتفاع بالاترین شیر تنظیم گردد.
قدم سوم: تنظیم پیچ رگلاژ فشار استارت (Cut-In)
پیچ تنظیم که با علامت‌های مثبت (+) و منفی (-) در پشت یا زیر قاب ست کنترل پنتاکس تعبیه شده، کشش فنر دیافراگم را تغییر می‌دهد:
- چرخاندن در جهت عقربه‌های ساعت (+): افزایش فشار استارت (مناسب برای طبقات بالاتر که پمپ دیر روشن می‌شود).
- چرخاندن خلاف جهت عقربه‌های ساعت (-): کاهش فشار استارت (مناسب برای مواردی که پمپ خاموش نمی‌شود یا با کوچک‌ترین افت فشار روشن می‌گردد).
قدم چهارم: تست زمان قطع پمپ (Cut-Off)
شیر آب را به آرامی ببندید. در ست‌کنترل‌های هیدروماتیک پنتاکس، مکانیزم قطع بر اساس توقف عبور آب (فلو سوئیچ مگنتی) عمل می‌کند؛ بنابراین پس از بستن کامل شیر، پمپ باید ظرف ۷ الی ۱۰ ثانیه به حداکثر فشار هیدرولیکی خود رسیده و خاموش شود.
قدم پنجم: ارزیابی نهایی در شرایط مصرف هم‌زمان
دو شیر آب را هم‌زمان در طبقات مختلف باز کنید تا مطمئن شوید پمپ بدون ریپ زدن و قطع و وصل مداوم، جریان یکنواختی را تامین می‌کند.

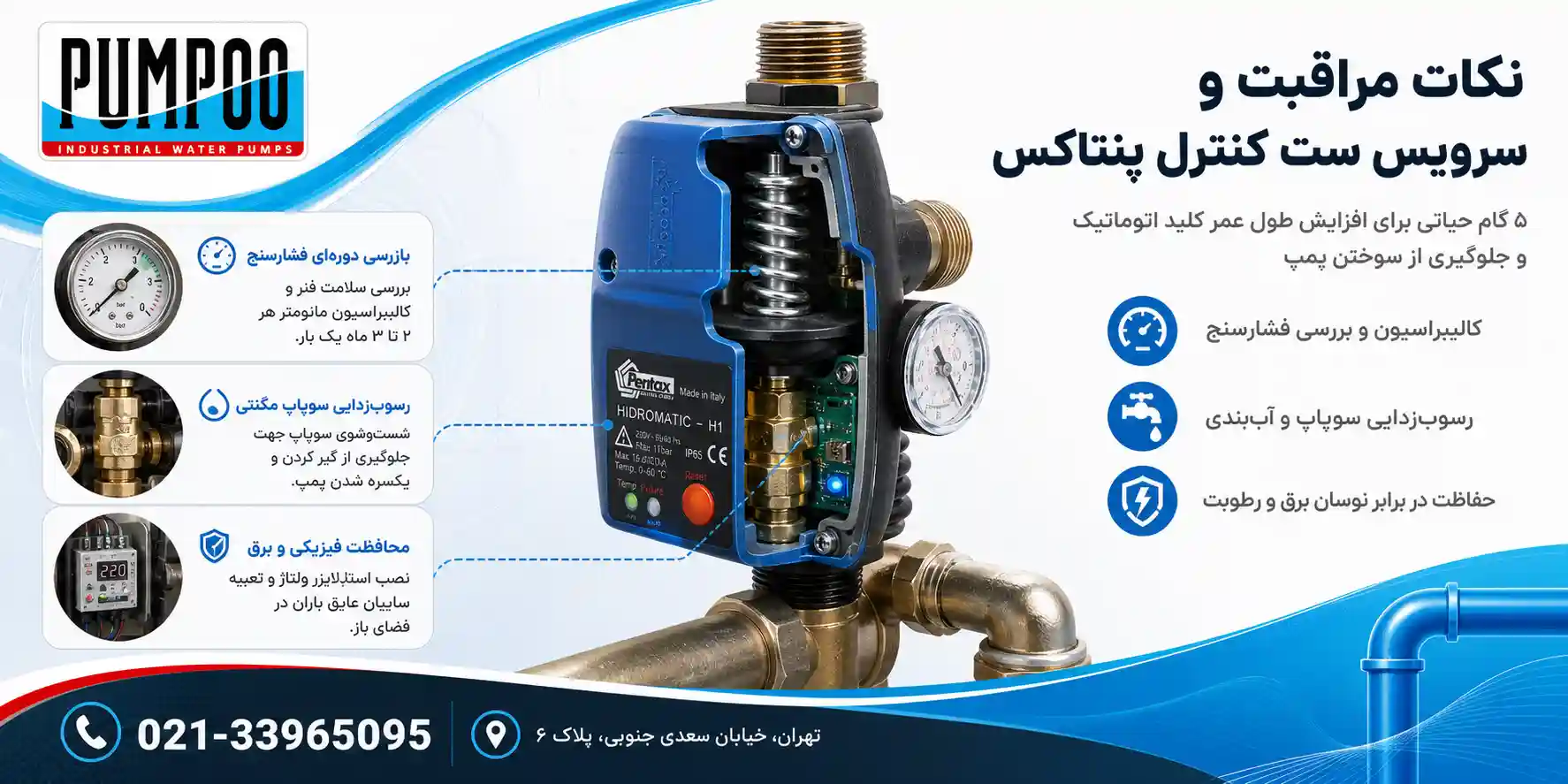

نکات مراقبتی و سرویس دوره‌ای پس از تنظیم ست کنترل پنتاکس
- بازرسی دوره‌ای عقربه فشارسنج: هر ۲ تا ۳ ماه یک بار عملکرد مانومتر را چک کنید تا مطمئن شوید کالیبراسیون فنر بر اثر کارکرد مداوم تغییر نکرده باشد.
- کنترل سلامت اتصالات و آب‌بندی: هرگونه نم‌زدگی در محل رزوه ورودی و خروجی یا شل شدن کابل‌های برق می‌تواند رطوبت را به درون جعبه برد هدایت کرده و موجب اتصالی مدار گردد.
- رسوب‌زدایی فیلتر و سوپاپ مگنتی: سختی بالای آب شهری باعث گیر کردن سوپاپ شیر یک‌طرفه می‌شود؛ شست‌وشوی دوره‌ای سوپاپ مانع از روشن ماندن دائم دستگاه خواهد شد.
- محافظت فیزیکی در فضاهای باز: اگر پمپ در حیاط یا پشت‌بام نصب است، تعبیه سایبان جهت جلوگیری از تابش مستقیم خورشید و نفوذ باران به برد دستگاه ضروری است.
- استفاده از محافظ برق دیجیتال: نوسانات ولتاژ شهری عامل اصلی سوختن رله‌های برد ست کنترل هستند؛ نصب استابلایزر یا محافظ استاندارد طول عمر مدار را تضمین می‌کند.
جدول خطاهای رایج ست کنترل پنتاکس و روش‌های رفع عیب
| نشانه و خطای ظاهری | علت فنی اختلال | اقدام اجرایی و راهکار تکنسین |
|---|---|---|
| پمپ اصلاً روشن نمی‌شود | نوسان ولتاژ، قطعی کابل یا سوختن فیوز برد | بررسی ولتاژ ورودی با مولتی‌متر؛ تعویض فیوز یا کیت برد الکترونیکی |
| پمپ خاموش نمی‌شود (یکسره شده) | چسبیدن پلاتین رله، گیر کردن شیر یک‌طرفه یا نشتی شبکه | تنظیم پیچ در جهت منفی (-)، رسوب‌زدایی سوپاپ و بررسی فلاش‌تانک‌ها |
| پمپ مدام روشن و خاموش می‌شود (تپق زدن) | تنظیم نادرست پیچ استارت یا تخلیه باد مخزن هیدروتانک | تنظیم فشار استارت در بازه مناسب و شارژ باد مخزن دیافراگمی روی ۱.۵ بار |
| افت فشار و نوسان شدید جریان | وجود حباب هوا در لوله‌ها یا مسدود شدن صافی | هواگیری کامل از پیچ برنجی کلگی پمپ و تمیز کردن توری ورودی |
| نشت آب از درپوش ست کنترل | پوسیدگی اورینگ لاستیکی یا ترکیدگی بدنه | تعویض واشر آب‌بندی، استفاده از نوار تفلون مرغوب و سفت کردن اتصالات |
| تولید صدای ضربه هنگام قطع و وصل | فرسودگی فنر سوپاپ یا پدیده ضربه قوچ | تعویض فنر داخلی یا اضافه کردن منبع تحت فشار ضربه‌گیر در مدار |
| رسوب‌گرفتگی مجرای سنسور فشار | املاح معدنی و سختی بالای آب ورودی | دشارژ فشار سیستم، شست‌وشوی دیافراگم با جرم‌گیر غیراسیدی |
| ست کنترل کلیک می‌کند اما موتور استارت نمی‌زند | زغال‌زدگی پلاتین رله یا گریپاج روتور پمپ | تست خازن راه‌انداز موتور و روان‌کاری شفت پمپ از انتهای بادبزن |
| ارور اضافه بار (Overload) در درایو دیجیتال | آمپر کشیدن بیش از حد موتور یا گیرپاژ پروانه | بررسی روانی مکانیکی شفت و اندازه‌گیری آمپراژ الکتروموتور |
| آلارم خطای دمای بالا (High Temp) | بی‌آب کار کردن طولانی یا دمای محیطی بالا | بهبود تهویه موتورخانه و تست عملکرد سنسور فلو در زمان بی‌آبی |
| خطای نوسان ولتاژ ورودی | افت ولتاژ برق شهری به زیر ۱۹۰ ولت | استفاده از محافظ ولتاژ میکروپروسسوری مجزا |

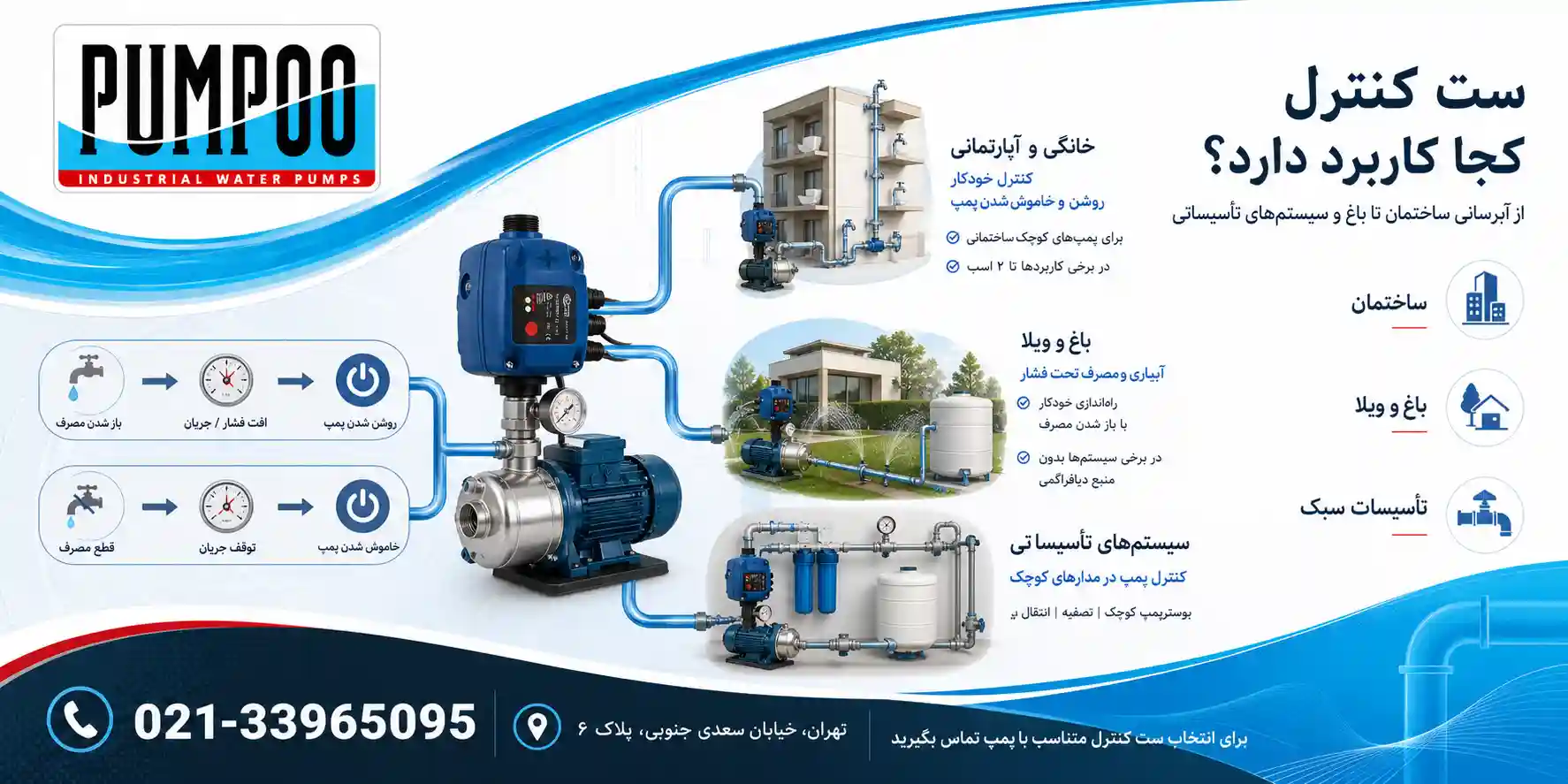

ست کنترل پنتاکس در چه سیستم‌هایی کاربرد دارد؟
- پمپ‌های خانگی و آپارتمانی: برای پمپ‌های تک‌پروانه بشقابی و جتی تا توان ۲ اسب بخار جهت تامین دائمی آب مصرفی.
- سیستم‌های باغبانی و ویلایی: آبیاری هوشمند تحت فشار بدون نیاز به منبع‌های دیافراگمی جاگیر.
- سیستم‌های ترکیبی تأسیساتی: در تجهیزاتی نظیر بوسترپمپ‌های کوچک یا مدارهای تصفیه؛ هرچند در پروژه‌های بزرگ صنعتی بررسی نیازهای تعمیر پمپ آب خانگی یا سرویس‌های تخصصی تعمیرات پمپ آب صنعتی باید توسط کارشناسان خبره صورت گیرد.
سوالات متداول
پیچ تنظیم ست کنترل پنتاکس دقیقاً کجاست؟
این پیچ در قسمت پشت بدنه یا زیر قاب پلاستیکی دستگاه قرار دارد که با یک علامت مثبت (+) برای افزایش فشار استارت و منفی (-) برای کاهش فشار مشخص شده است.
چرا پس از بستن شیر، پمپ آب فوراً خاموش نمی‌شود؟
این رفتار کاملاً طبیعی است؛ ست‌کنترل‌های هیدروماتیک پنتاکس دارای تاخیر زمانی (Time Delay) حدود ۷ تا ۱۰ ثانیه هستند تا از استارت و استپ‌های متوالی و سوختن الکتروموتور جلوگیری کنند.
آیا با ست کنترل می‌توان فشار آب را کم یا زیاد کرد؟
خیر؛ حداکثر فشار آب خروجی وابسته به توان هیدرولیکی پروانه و الکتروموتور پمپ است. ست کنترل تنها زمان و آستانه فشاری روشن/خاموش شدن موتور را کنترل می‌کند، نه حجم و توان فشاری پمپ را.
ست کنترل پنتاکس دقیقا چه کاری انجام می‌دهد؟
وظیفه اصلی‌اش کنترل روشن و خاموش شدن پمپ بر اساس فشار آب و جلوگیری از خشک‌کار کردن پمپ است.
آیا ست کنترل همان پرشر سوئیچ است؟
خیر، ست کنترل یک نسخه هوشمندتر است که علاوه‌بر فشار، جریان آب را هم کنترل می‌کند.
چطور بفهمم ست کنترل درست تنظیم شده؟
اگر پمپ دقیقاً هنگام باز شدن شیر روشن و پس از بستن خاموش شود، یعنی تنظیمات صحیح‌اند.
بهترین فشار راه‌اندازی برای ست کنترل پنتاکس چقدر است؟
معمولاً بین ۱.۵ تا ۲ بار برای خانه‌های معمولی مناسب است.
آیا تنظیم اشتباه ست کنترل باعث خرابی پمپ می‌شود؟
بله، اگر دیر خاموش شود یا خشک‌کار کند ممکن است باعث سوختن موتور شود.
ست کنترل پنتاکس قابل استفاده برای پمپ‌های دیگر هم هست؟
بله، ولی باید توان و فشار آن با پمپ همخوانی داشته باشد.
اگر ست کنترل مدام پمپ را روشن و خاموش کند چه کنم؟
احتمالاً مخزن تحت فشار تنظیم نیست یا فشار ورود/خروج آب نوسان دارد؛ نیاز به بررسی تخصصی دارد.
چرا ست کنترلم روی عدد فشار ثابت نمی‌ماند؟
به دلیل وجود هوا در سیستم یا خرابی سنسور ممکن است نوسان داشته باشد.
برای تنظیم ست کنترل پنتاکس به ابزار خاصی نیاز دارم؟
یک آچار یا پیچ‌گوشتی برای تنظیم پیچ‌ها کافی است؛ اما دقت در مراحل اهمیت بیشتری دارد.
آیا بدون قطع برق می‌توان ست کنترل را تنظیم کرد؟
خیر، برای ایمنی باید حتماً برق پمپ را قطع کنید.
فشار ست کنترل را چطور کم یا زیاد کنم؟
با چرخاندن پیچ تنظیم در جهت عقربه‌های ساعت فشار افزایش و خلاف آن کاهش می‌یابد.
چطور بفهمم کدام مدل ست کنترل برای پمپ من مناسب است؟
باید با توجه به توان پمپ، میزان مصرف آب و فشار مورد نیاز انتخاب شود؛ کارشناسان پمپو در این زمینه مشاوره می‌دهند.
آیا ست کنترل نیاز به سرویس دوره‌ای دارد؟
بله، حداقل سالی یک‌بار باید فیلتر ورودی و اتصالات بررسی و تمیز شوند.
بعد از تنظیم ست کنترل، پمپ روشن نمی‌شود؛ چرا؟
ممکن است فشار راه‌اندازی خیلی بالا تنظیم شده باشد یا برق دستگاه متصل نباشد.
در پمپ‌های کشاورزی هم می‌توان ست کنترل نصب کرد؟
بله، ولی باید مدل متناسب با دبی و فشار بالا انتخاب شود.
چرا ست کنترل نشتی دارد؟
ممکن است اتصالات شل باشد یا واشرهای داخلی فرسوده شده باشند.
میزان فشار مناسب برای ساختمان‌های چند طبقه چقدر است؟
حداقل ۲.۵ تا ۳ بار برای طبقات بالا نیاز است تا افت فشار حس نشود.
در صورت خرابی برد ست کنترل باید کل دستگاه تعویض شود؟
نه لزوماً، برخی بردها قابل تعمیر یا تعویض جداگانه هستند.
آیا تفاوتی بین ست کنترل دیجیتال و مکانیکی وجود دارد؟
بله، دیجیتال‌ها دقت بالاتر، تنظیمات بیشتر و خطای کمتر دارند.
