برای تأمین فشار در برج‌های مرتفع، بویلرها و سیستم‌های تصفیه آب صنعتی RO، ارزیابی هیدرولیکی و خرید پمپ پنتاکس اصل ایتالیا در رده سانتریفیوژ چندمرحله‌ای (سری ULTRA استیل و چدن)، بالاترین بازدهی انرژی و فشار خروجی پیوسته را به همراه دارد. پمپ‌های طبقاتی پنتاکس (Multistage Pumps) به دلیل قرارگیری چندین پروانه متوالی روی یک شفت مشترک، توانایی تولید هد بسیار بالا (تا بیش از ۱۵۰ متر) را دارند؛ جدول مشخصات فنی و تفکیک مدل‌های افقی و عمودی زیر، مرجع سریع تصمیم‌گیری پیش از خرید شماست.
| تیپ و سری مدل | طراحی ساختار | توان موتور (HP / kW) | حداکثر هد و دبی | جنس بدنه و پروانه‌ها | کاربری اصلی پیشنهادی |
|---|---|---|---|---|---|
| Pentax ULTRA S (سری U5S) | افقی چند طبقه (Horizontal) | ۱.۲ تا ۲ اسب (۰.۹ تا ۱.۵ kW) | هد تا ۷۳.۵ متر | دبی ۸.۴ مترمکعب | استنلس استیل ۳۰۴ (AISI 304) | تقویت فشار خانگی مجتمع‌ها، آبیاری سبک و بویلرهای کوچک |
| Pentax ULTRA SV (سری U5SV / U7SV) | عمودی خطی (Vertical In-line) | ۱.۵ تا ۴ اسب (۱.۱ تا ۳ kW) | هد تا ۱۱۵ متر | دبی ۹.۲ مترمکعب | استیل ۳۰۴ و ۳۱۶ ضدزنگ | بوسترپمپ‌های آبرسانی و آتش‌نشانی، برج‌های مرتفع مسکونی |
| Pentax ULTRA V (توان بالا) | عمودی صنعتی سنگین | ۴ تا ۷.۵ اسب (۳ تا ۵.۷ kW) | هد تا ۱۵۰ متر | دبی ۱۸ مترمکعب | استیل ۳۱۶ و چدن سخت‌کاری‌شده | صنایع دارویی و غذایی، دستگاه‌های اسمز معکوس (RO) و چیلرها |
| Pentax MP / MPX | افقی خودمکش نیمه‌صنعتی | ۰.۸ تا ۱.۵ اسب (۰.۶ تا ۱.۱ kW) | هد تا ۵۵ متر | دبی ۴.۸ مترمکعب | پوسته چدن، پروانه نوریل یا استیل | انتقال مایعات تمیز با کارکرد آرام و اقتصادی |

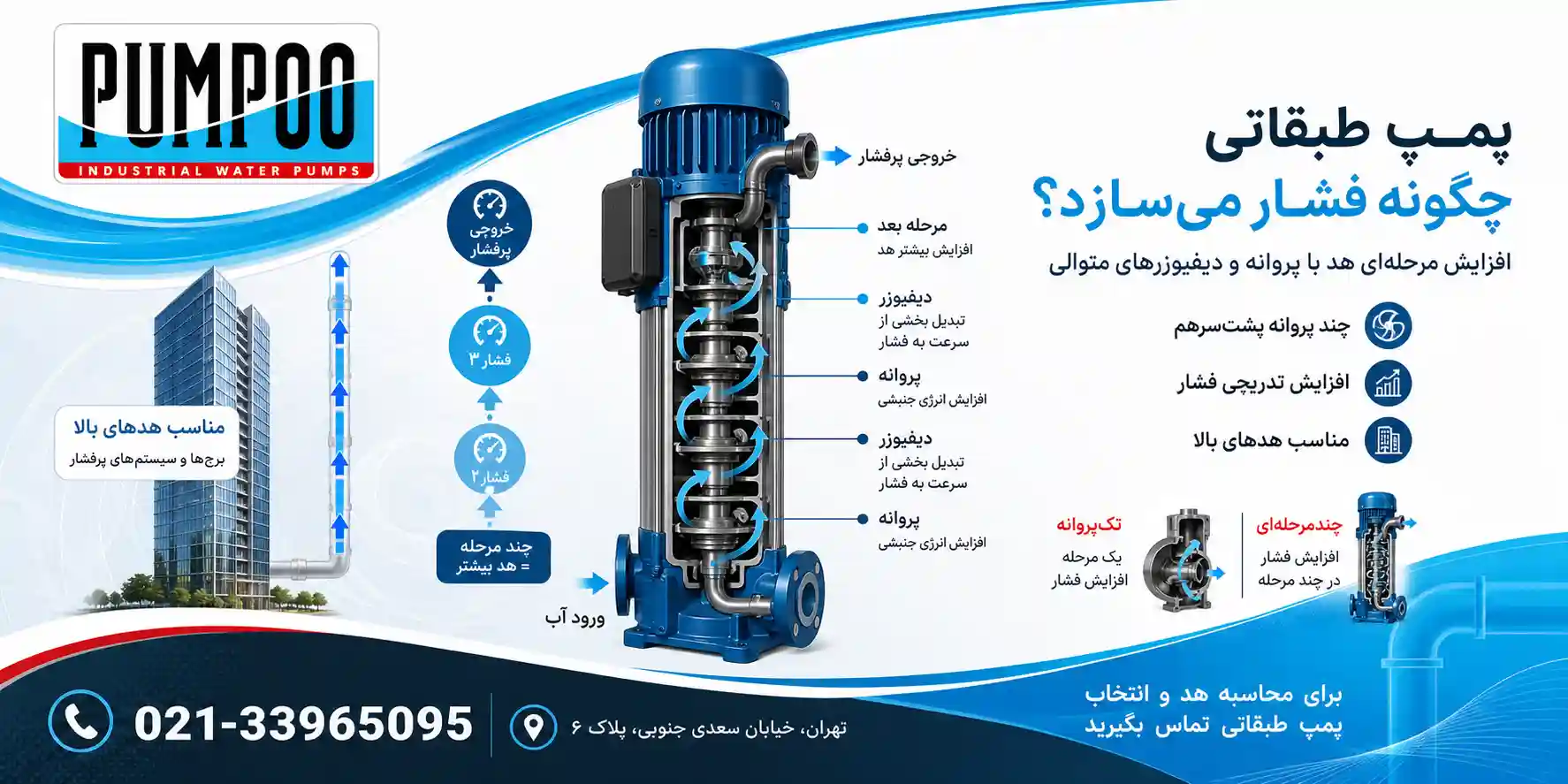

پمپ طبقاتی پنتاکس چیست و مکانیزم هیدرولیکی آن چگونه کار می‌کند؟
پمپ طبقاتی (Multistage Centrifugal Pump) از چند دیفیوزر و پروانه پشت‌سرهم تشکیل شده است. در این ساختار، آب پس از خروج از پروانه اول با فشار اولیه وارد مجرای پروانه دوم شده و در هر مرحله، انرژی جنبشی بیشتری به فشار پتانسیل تبدیل می‌شود. این مکانیزم افزایشی باعث تولید هد هیدرولیکی بسیار بالا در دبی‌های کنترل‌شده می‌گردد. برخلاف پمپ‌های تک‌پروانه بشقابی یا جتی که برای ارتفاع‌های بیش از ۵۰ متر با افت شدید راندمان مواجه می‌شوند، پمپ‌های چندمرحله‌ای پنتاکس فشار آب را در طبقات ۱۰ تا ۳۰ ساختمان با ثبات کامل و بدون نوسان تأمین می‌کنند.
مقایسه پمپ طبقاتی عمودی (Vertical) و افقی (Horizontal) پنتاکس
الکتروپمپ‌های طبقاتی پنتاکس در دو آرایش هندسی تولید می‌شوند که تفاوت‌های فنی آن‌ها به شرح زیر است:
| معیار مقایسه | پمپ طبقاتی عمودی (سری SV) | پمپ طبقاتی افقی (سری S / U) |
|---|---|---|
| اشغال فضای فیزیکی | حداقل فضا (طراحی ایستاده و مناسب موتورخانه‌های کوچک) | نیازمند شاسی طولی و فضای افقی بیشتر |
| حداکثر فشار (Head) | فوق‌العاده بالا (امکان تعبیه طبقات بیشتر تا ۱۵۰ متر) | متوسط به بالا (معمولاً تا محدوده ۷۵ الی ۸۵ متر) |
| راندمان در بوسترپمپ‌ها | انتخاب استاندارد برای کلکتورهای موازی و سیستم‌های اینورتری | مناسب برای تک‌پمپ‌های تحت فشار یا بوسترپمپ‌های کوچک |
| تعمیرات و تعویض سیل | دسترسی آسان بدون نیاز به جداسازی کامل لوله‌کشی (مدل‌های کارتریجی) | نیازمند پیاده‌سازی افقی محور و کوپلینگ |
انواع استیل در پمپ‌های طبقاتی پنتاکس (AISI 304 در برابر AISI 316)
یکی از مهم‌ترین فاکتورها در زمان انتخاب پمپ طبقاتی، جنس متالوژی قطعات در تماس با سیال است:
- استنلس استیل ۳۰۴ (AISI 304): استاندارد رایج برای آب شرب، بوسترپمپ‌های آبرسانی ساختمان و صنایع عمومی. این آلیاژ در برابر آب‌های شهری و دمای منفی ۱۵ تا مثبت ۹۰ درجه سانتی‌گراد مقاومت سایشی و اکسیداسیون فوق‌العاده‌ای دارد.
- استنلس استیل ۳۱۶ (AISI 316): به دلیل دارا بودن عنصر مولیبدن، در برابر آب‌های شور، پساب‌های کلردار، سیستم‌های آب‌شیرین‌کن صنعتی (RO)، داروسازی و مایعات با خورندگی شیمیایی بالا به کار می‌رود و مانع از زنگ‌زدگی پروانه‌ها می‌شود.
بررسی محبوب‌ترین مدل‌های پمپ طبقاتی پنتاکس در بازار ایران
۱. پمپ طبقاتی افقی پنتاکس مدل U5S-150/5 و U5S-200/7
سری‌های افقی U5S با موتورهای ۱.۵ و ۲ اسب بخار از پرمصرف‌ترین پمپ‌های تقویت فشار در پروژه‌های مسکونی ۴ تا ۸ طبقه و باغ‌‌ویلاها هستند. عملکرد کاملاً بی‌صدا، پروانه‌های استیل هیدرولیکی بالانس‌شده و مقاومت در برابر پدیده کاویتاسیون، این مدل‌ها را به گزینه‌ای بادوام در مدارهای تحت فشار تبدیل کرده است.
۲. پمپ طبقاتی عمودی پنتاکس مدل U7SV-300/6
این مدل ۳ اسب بخار با برق مصرفی سه‌فاز و تک‌فاز، ستون فقرات بوسترپمپ‌های آبرسانی در مجتمع‌های مسکونی تا ۱۰ طبقه است. تولید فشار پیوسته تا ۸۰ متر و دبی حدود ۹ مترمکعب بر ساعت، افت فشار هم‌زمان چندین واحد مسکونی را به طور کامل برطرف می‌سازد.
۳. پمپ طبقاتی عمودی پنتاکس سری ULTRA V (توان ۴ اسب به بالا)
این سری با موتورهای قدرتمند کلاس حرارتی F و توان‌های ۵.۵ و ۷.۵ اسب بخار برای پروژه‌های بلندمرتبه، بویلرهای بخار حرارتی و ایستگاه‌های فیلتراسیون سنگین عرضه می‌شوند و توانایی تحمل فشار هیدرولیکی تا ۲۵ بار را دارا هستند.
راهنمای گام‌به‌گام انتخاب پمپ طبقاتی بر اساس نوع کاربری
- ساختمان‌های مسکونی ۵ تا ۸ طبقه: مدل‌های افقی سری U5S یا عمودی U5SV همراه با منبع تحت فشار یا درایو دور متغیر اینورتر. برای بررسی دقیق‌تر افت مسیر لوله‌کشی می‌توانید به ابزار محاسبه و انتخاب پمپ بر اساس تعداد طبقات مراجعه کنید.
- برج‌های ۱۰ طبقه به بالا و بوسترپمپ آتش‌نشانی: الکتروپمپ‌های عمودی سری U7SV یا U10SV با اتصال موازی در سیستم بوستر پمپ آبرسانی.
- دستگاه‌های تصفیه آب صنعتی (RO): مدل‌های عمودی ساخته‌شده با استیل ۳۱۶ به دلیل نیاز به فشار غشایی مداوم بالای ۱۰ بار.
- سیستم‌های کشاورزی و گلخانه‌ای: مدل‌های افقی فشارقوی برای آبیاری تحت فشار بارانی و قطره‌ای در فواصل طولانی.

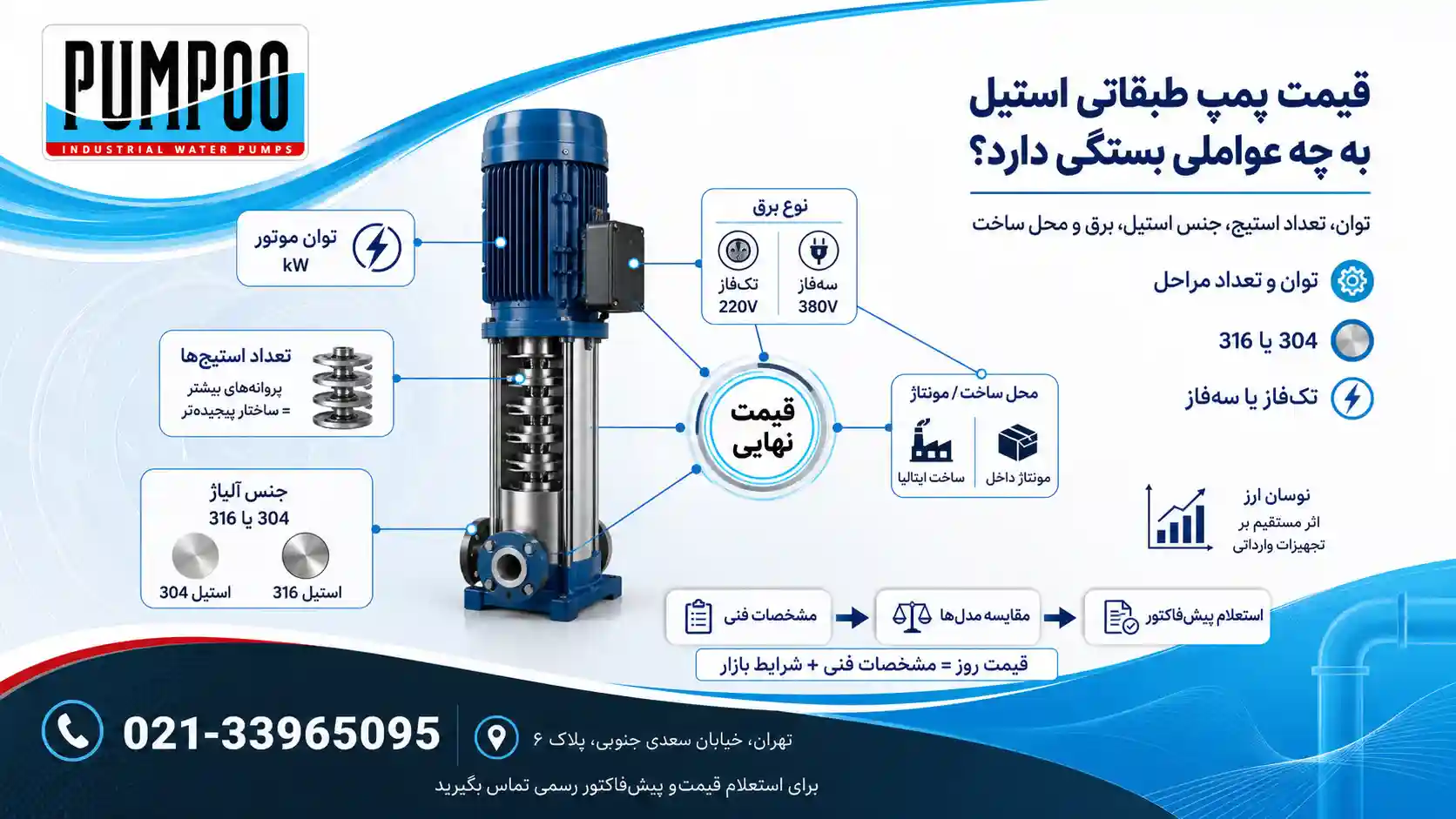

عوامل مؤثر بر قیمت روز پمپ طبقاتی استیل پنتاکس
قیمت پمپ‌های طبقاتی پنتاکس به چند متغیر کلیدی وابسته است: توان الکتروموتور (کیلووات)، تعداد طبقات پروانه (تعداد استیج‌ها)، جنس آلیاژ (استیل ۳۰۴ در برابر ۳۱۶)، نوع ولتاژ (تک‌فاز ۲۲۰ ولت یا سه‌فاز ۳۸۰ ولت) و کشور سازنده فابریک ایتالیا یا مونتاژ داخل. از آنجا که نوسانات ارز بر تجهیزات وارداتی اثر مستقیم دارد، جهت استعلام پیش‌فاکتور رسمی و مقایسه فنی با سایر برندهای اروپایی نظیر خرید پمپ لوارا اصل، ارتباط با کارشناسان بازرگانی توصیه می‌شود.
نکات مهم نگهداری، نصب و سرویس تخصصی در پمپو
به دلیل فشار کاری بالای پمپ‌های طبقاتی، رعایت نکات زیر از استهلاک زودهنگام جلوگیری می‌کند:
- نصب سنسور کنترل جریان (فلو سوئیچ): کارکردن خشک و بدون آب حتی برای چند ثانیه می‌تواند سیل مکانیکی و پروانه‌های چندگانه را تخریب کند.
- هواگیری اصولی قبل از استارت: باز کردن پیچ تخلیه و پر کردن کامل محفظه عمودی از آب قبل از روشن کردن موتور.
- سرویس دوره‌ای مکانیکال سیل و بلبرینگ‌ها: در صورت بروز نشتی یا افت فشار ناشی از سایش قطعات داخلی، کارگاه مرکزی پمپو در بخش تعمیرات تخصصی پمپ پنتاکس یا اعزام کارشناسان تعمیر پمپ آب در تهران آماده عیب‌یابی با قطعات فابریک هستند.
