وظیفه اصلی پمپ خطی (پمپ سیرکولاتور خطی)، به گردش درآوردن آب و جبران افت فشار اصطکاکی در مدارهای بسته سرمایشی و گرمایشی است. بر خلاف مدلهای متداول پمپ آب که برای انتقال، مکش از مخزن یا تقویت فشار ساختمان به کار میروند، ساختار خطی (In-Line) این تجهیز به دلیل همراستا بودن دهانههای ورودی و خروجی، امکان نصب مستقیم روی خط لوله را با حداقل اشغال فضا فراهم میکند. این پمپها نقشی محوری در انتقال پایدار حرارت در رادیاتورها، پکیجها، سامانههای گرمایش از کف، چیلرها و مدار برگشت آب گرم مصرفی ساختمان دارند. شناخت دقیق توان هیدرولیکی، دور موتور و راندمان این دستگاه، پیشنیاز اساسی برای تضمین بازدهی سیستم تاسیسات است.

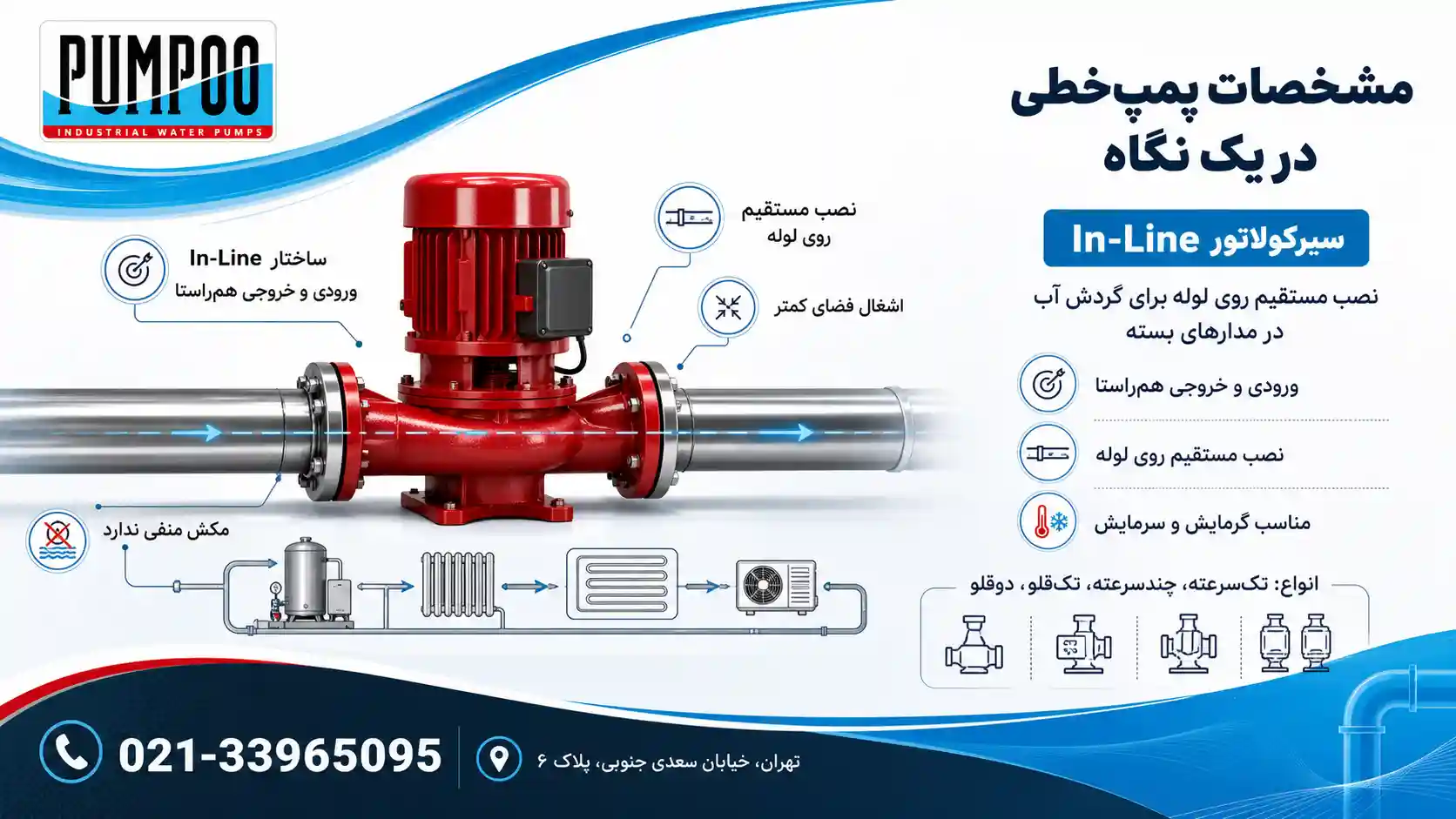

مشخصات پمپ خطی در یک نگاه
اگر بخواهیم قبل از بررسی جزئیات، یک تصویر کلی از مشخصات پمپ خطی داشته باشیم، جدول زیر مهمترین ویژگیها و کاربردهای آن را نشان میدهد:
| ویژگی | توضیح |
| نوع پمپ | پمپ سیرکولاتور و از خانواده پمپهای سانتریفیوژ |
| نحوه نصب | مستقیم در مسیر لولهکشی |
| محل قرارگیری ورودی و خروجی | در یک راستا (In-Line) |
| کاربرد اصلی | گردش آب در مدارهای گرمایشی و سرمایشی |
| کاربردهای رایج | موتورخانه، پکیج، رادیاتور، گرمایش از کف و تهویه مطبوع |
| مزیت | اشغال فضای کمتر و سادهتر شدن لولهکشی |
| محدودیت | نداشتن توانایی مکش منفی |
| انواع پمپ خطی | تکسرعته، چندسرعته، تکقلو و دوقلو |
این مشخصات، تصویر کلی از ساختار و کاربرد پمپ خطی را نشان میدهند. در ادامه، هر یک از این ویژگیها را دقیقتر بررسی میکنیم تا با عملکرد و کاربرد این پمپ در مدارهای مختلف آشنا شوید.
پمپ خطی چیست؟
پمپ خطی نوعی پمپ سیرکولاتور از خانواده پمپهای سانتریفیوژ است که برای گردش آب یا سایر سیالات در یک مدار بسته به کار میرود. این پمپ مستقیما روی مسیر لولهکشی نصب میشود و دهانه مکش و دهش آن در یک راستا قرار دارند. این ساختار، نصب پمپ را در امتداد خط لوله سادهتر میکند و فضای کمتری برای تجهیزات اشغال میشود.
پمپ خطی بیشتر در مدارهایی کاربرد دارد که گردش آب بین بخشهای مختلف سیستم اهمیت دارد. به همین دلیل، در سیستمهای گرمایش مرکزی، مدارهای سرمایشی و تهویه مطبوع، رادیاتورها و برخی مدارهای تاسیسات ساختمان به کار میرود. بر خلاف پمپ تک پروانهای آبرسانی این پمپ توانایی مکش منفی یا تقویت مستقیم فشار آب مصرفی واحدها را ندارد.
در پمپ خطی، پروانه با چرخش خود انرژی لازم برای حرکت آب را فراهم میکند و جریان ایجادشده در مدار به گردش آب بین بخشهای مختلف سیستم کمک میکند.

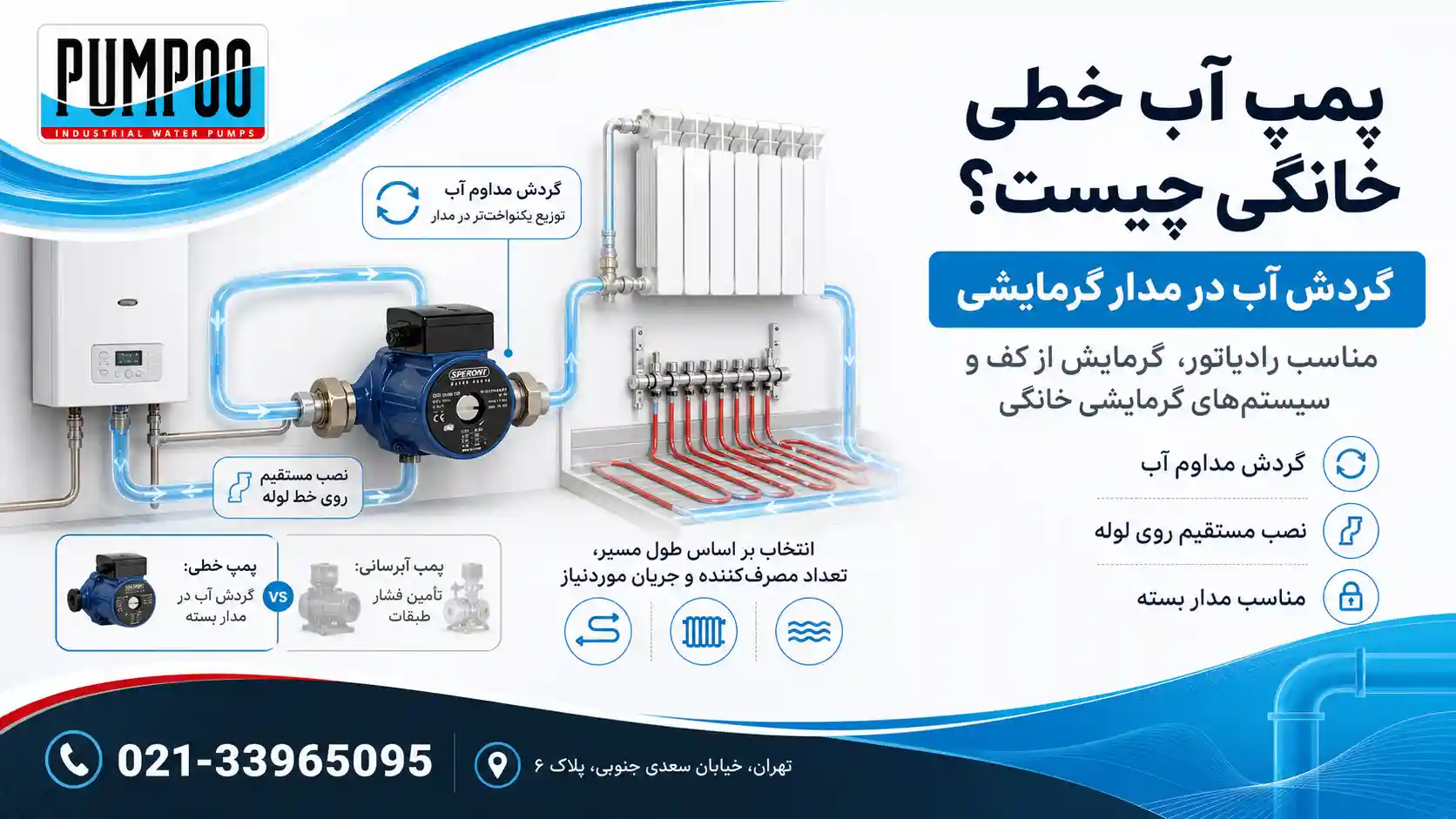

پمپ آب خطی خانگی چیست؟
عملکرد درست سیستمهای گرمایشی و آب گرم ساختمان تا حد زیادی به گردش مناسب آب در مدار بستگی دارد. پمپ آب خطی خانگی با نصب در مسیر لولهکشی، آب را بهصورت مداوم در مدار به گردش درمیآورد و باعث توزیع یکنواختتر آب در بخشهای مختلف سیستم میشود.
در ساختمانهای مسکونی، پمپ خطی میتواند در مدار رادیاتورها، گرمایش از کف و برخی تجهیزات گرمایشی استفاده شود. ظرفیت این پمپها براساس عواملی مانند طول مسیر لولهکشی، تعداد مصرفکنندهها و میزان جریان موردنیاز تعیین میشود.
پمپ خطی خانگی با پمپهای آبرسانی ساختمان که برای انتقال آب از مخزن و تامین فشار طبقات استفاده میشوند کاملا تفاوت دارد؛ به عنوان مثال، در ساختمانهای چندطبقه که نیاز به هد و فشار بالایی برای آبرسانی واحدها وجود دارد از انواع پمپ دو پروانهای استفاده میشود، در حالی که پمپ خطی صرفاً وظیفه گردش آب در مدارهای بسته گرمایشی را بر عهده دارد.

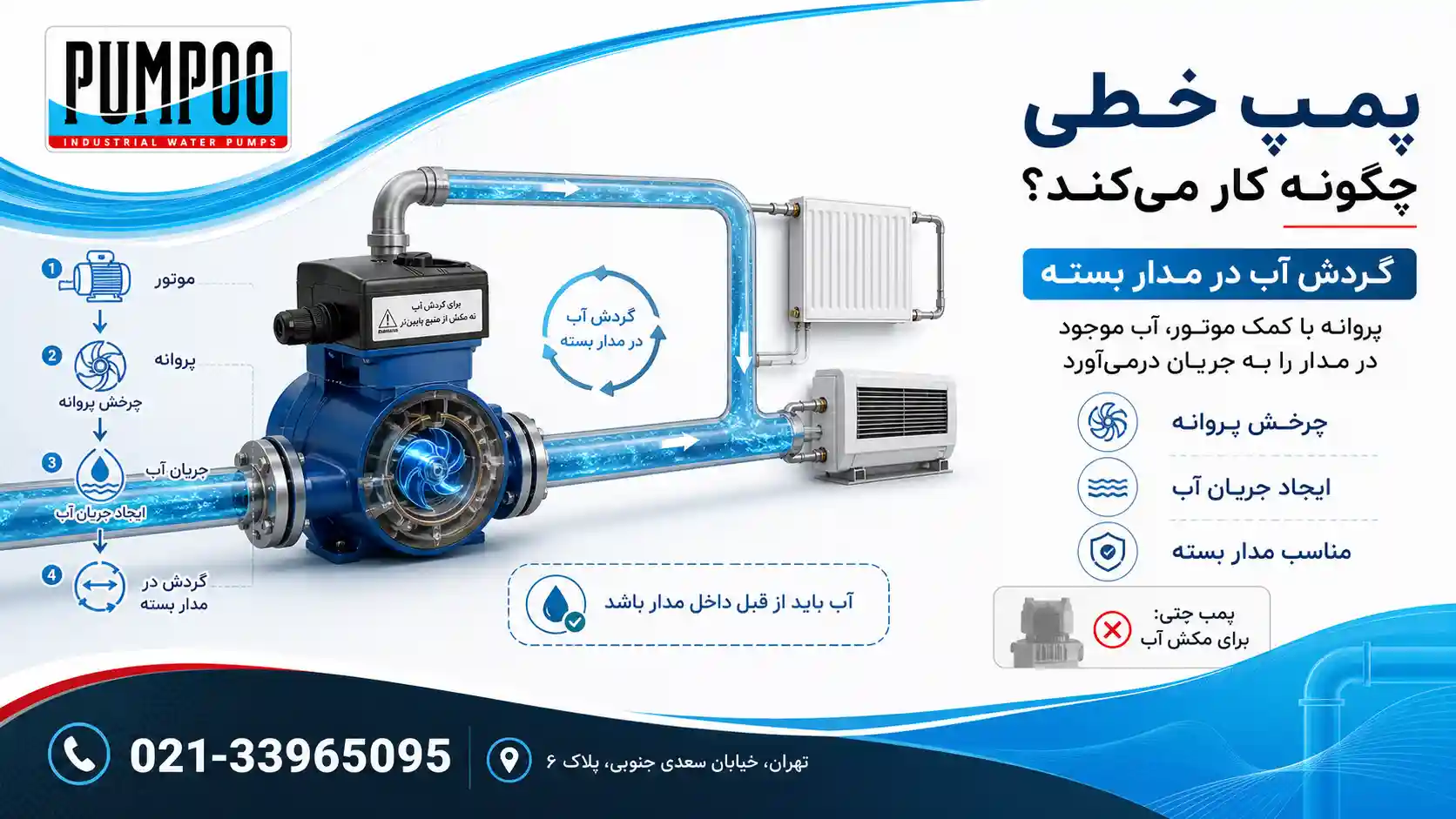

پمپ خطی چگونه کار میکند؟
وقتی پمپ خطی روشن میشود، موتور پمپ، پروانه را به حرکت درمیآورد. با چرخش پروانه، انرژی مکانیکی به آب منتقل شده و باعث میشود آب در امتداد لولهکشی به جریان بیفتد. از نظر نحوه عملکرد، پمپ خطی برای به گردش درآوردن سیال در مدار بسته است، در حالی که مدلهایی مانند پمپ کلهکوزهای (جتی) با ساختار خودمکش، برای بالا کشیدن آب از چاه و مخازن طراحی شدهاند
برای مثال، در یک سیستم گرمایشی، آب گرم باید بین منبع تولید حرارت و تجهیزاتی مانند رادیاتورها یا فنکویلها در گردش باشد. پمپ خطی با ایجاد جریان لازم، آب را در این مسیر به حرکت درمیآورد.
نکته مهم این است که، پمپ خطی برای مکش آب از منبع پایینتر ساخته نشده است؛ بنابراین آب باید از قبل داخل مدار باشد تا پمپ بتواند آن را به گردش درآورد.
معرفی انواع پمپ خطی
پمپهای خطی با توجه به نوع طراحی و شرایط کاری در مدلهای مختلفی تولید میشوند. دو دستهبندی رایج در این زمینه شامل تعداد پمپ و سرعت عملکرد است.
| مدل پمپ | دستهبندی | شاخصه عملکردی | معیار انتخاب در پروژه |
| تکسرعته | بر اساس دور موتور | کارکرد با دور چرخش ثابت الکتروموتور | سامانههایی با نرخ جریان پیوسته و بار حرارتی ثابت |
| چندسرعته / دور متغیر | بر اساس دور موتور | تغییر دور موتور متناسب با نیاز سیستم (دستی یا اینورتردار) | پروژههای نیازمند کنترل دبی و بهینهسازی مصرف برق |
| تکقلو | بر اساس طراحی مکانیکی | دارای یک محفظه هیدرولیک و یک الکتروموتور | مدارهای استاندارد ساختمانی، پکیج و رادیاتور |
| دوقلو (Twin) | بر اساس طراحی مکانیکی | دو واحد پمپاژ در یک پوسته مشترک | سیستمهای حساس موتورخانه با نیاز به پمپ رزرو آمادهباش بدون وقفه |
انتخاب نوع پمپ خطی بر اساس سرعت موردنیاز، ظرفیت سیستم، میزان کنترل جریان و شرایط کاری مدار انجام میشود.
کاربرد پمپ خطی چیست؟
یکی از ویژگیهای مهم پمپ خطی، نصب مستقیم آن روی مسیر لولهکشی است. به همین دلیل، این پمپ برای مدارهایی که مسیر مشخصی برای گردش سیال دارند، گزینهای کاربردی محسوب میشود. البته انتخاب مدل مناسب فقط به دبی بستگی ندارد و عواملی مانند هد، افت فشار، دمای سیال، سایز لوله و شرایط کاری مدار نیز باید بررسی شوند. مهمترین کاربردهای پمپ خطی عبارتاند از:
- موتورخانه و سیستمهای گرمایشی: برای گردش آب گرم بین تجهیزات موتورخانه و مصرفکنندههایی مانند رادیاتورها و فنکویلها استفاده میشود.
- پکیج و رادیاتور: با گردش آب بین منبع گرما و رادیاتورها، به انتقال یکنواخت حرارت در ساختمان کمک میکند. ظرفیت پمپ باید متناسب با دبی موردنیاز و افت فشار مدار انتخاب شود.
- گرمایش از کف: برای ایجاد جریان مناسب آب گرم در شبکه لولههای نصبشده در کف به کار میرود. طول مدار، تعداد مسیرها و افت فشار از عوامل مهم در انتخاب پمپ هستند.
- سیستمهای سرمایشی و تهویه مطبوع: در برخی مدارها برای گردش آب سرد بین تجهیزات مختلف سیستم استفاده میشود.
- مدارهای صنعتی: در بعضی فرایندهای صنعتی برای گردش سیال در یک مدار کاربرد دارد. نوع سیال، دما، دبی و فشار از مهمترین عوامل انتخاب پمپ در این کاربردها هستند. برای آشنایی بیشتر با معیارهای انتخاب، راهنمای پمپ صنعتی را مطالعه کنید.

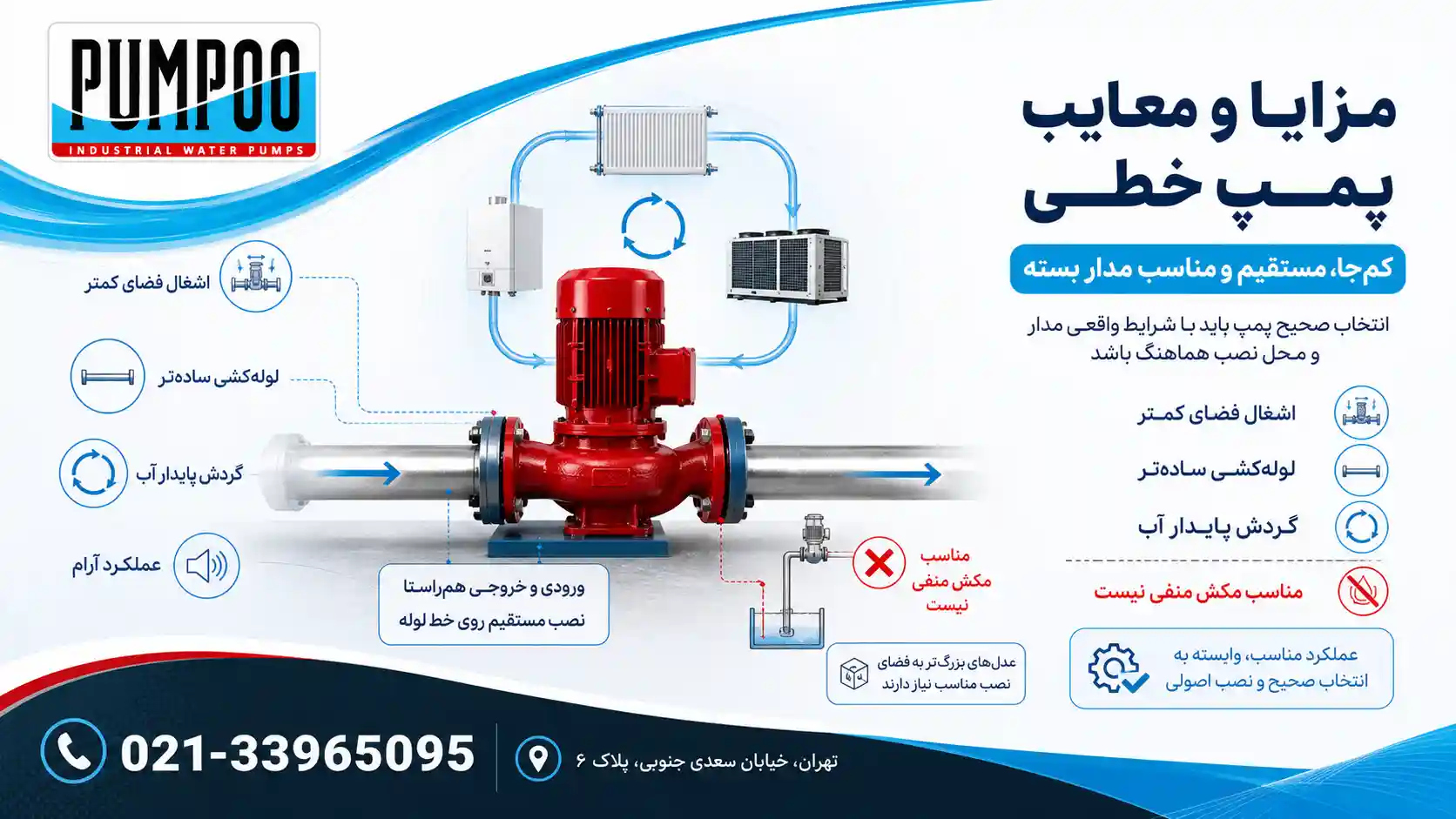

مزایا و معایب پمپ خطی چیست؟
پمپهای سیرکولاتور خطی به دلیل ساختار اختصاصی برای مدارهای بسته طراحی شدهاند و مقایسه نقاط قوت و محدودیتهای آنها باید بر مبنای شرایط واقعی تأسیسات صورت گیرد:
| مزیت شاخص | شرح و تأثیر فنی |
| صرفهجویی در فضای موتورخانه | طراحی درونخطی و عدم نیاز به فونداسیون یا شاسی عریض زمینی. |
| سادگی در اجرای لولهکشی | اتصال مستقیم در امتداد خط لوله به دلیل قرارگیری ورودی و خروجی در یک محور (زاویه ۱۸۰ درجه). |
| کاهش افت فشار موضعی | حذف اتصالات واسط و زانوییهای ۹۰ درجه مازاد در مسیر گردش سیال. |
| عملکرد آرام و بدون لرزش | کارکرد با دور پایین موتور (معمولاً ۱۴۵۰ دور) و طراحی بدون واسطه مکانیکی در مدلهای خانگی. |
| تثبیت دبی در مدار بسته | گردش هیدرولیکی پایدار و پیوسته آب در سیستمهای گرمایشی، پکیج، رادیاتور و چیلر. |
| تنوع در ظرفیت و سیستم کنترل | تولید در انواع تکسرعته، چندسرعته و مدلهای اینورتردار برای هماهنگی با بار حرارتی. |
یکی از مزیتهای مهم پمپ خطی، قرار گرفتن ورودی و خروجی در یک راستا است. این ویژگی باعث میشود، پمپ بهصورت مستقیم در مسیر لوله نصب شود و در برخی پروژهها فضای کمتری برای تجهیزات در نظر گرفته شود. همچنین، کاهش تعداد اتصالات میتواند اجرای لولهکشی را سادهتر کند.
پمپ خطی در کنار مزایای خود، در برخی شرایط مانند مکش از منابع پایینتر یا نصب مدلهای بزرگ، محدودیتهایی دارد که بهتر است پیش از انتخاب در نظر گرفته شوند.
بااینحال، این موارد بیشتر به نوع کاربری و شرایط نصب مربوط میشوند و با انتخاب مدل متناسب با مدار و رعایت اصول نصب، میتوان عملکرد مطمئن و مناسبی از پمپ انتظار داشت.
انتخاب پمپ خطی
برای انتخاب درست پمپ خطی، ابتدا باید شرایط واقعی مدار و مشخصات فنی آن بررسی شوند. مهمترین معیارهای انتخاب پمپ خطی عبارتاند از:
| شاخص و معیار انتخاب | شرح و تعریف فنی | اهمیت در عملکرد مدار |
| دبی موردنیاز (آبدهی) | حجم سیال در واحد زمان (مترمکعب بر ساعت یا گالن بر دقیقه) | متناسب با بار حرارتی یا برودتی ساختمان برای انتقال یکنواخت دما |
| هد و فشار دینامیکی | میزان ارتفاع یا فشار تولیدی پمپ بر حسب متر | غلبه بر مقاومت اصطکاکی طولانیترین حلقه لوله، اتصالات و مبدلها |
| افت فشار مدار (طولی و موضعی) | مجموع افت اصطکاکی ناشی از متراژ لولهکشی، زانوها، شیرآلات و تجهیزات | جلوگیری از کمبود دبی گردشی و تضمین رسیدن سیال به آخرین رادیاتور یا مصرفکننده |
| سایز دهانه و نوع اتصال | ابعاد قطر ورودی/خروجی و نوع اتصال (دندهای یا فلنجی) | همخوانی با سایز لولهکشی مدار جهت جلوگیری از افت فشار و پدیده خفگی سیال |
| دور الکتروموتور (RPM) | سرعت چرخش موتور پمپ (۱۴۵۰ یا ۲۹۰۰ دور در دقیقه) | انتخاب مدلهای ۱۴۵۰ دور برای محیطهای مسکونی جهت حذف صدا و لرزش |
| محدوده دمای کاری سیال | حداکثر دمای مجاز آب در گردش | جلوگیری از آسیب حرارتی به قطعات داخلی، آببندها و سیمپیچ الکتروموتور |
| نوع و خصوصیات سیال | میزان ویسکوزیته، املاح و سازگاری شیمیایی مایع در گردش | تضمین سلامت متریال هوزینگ و پروانه در برابر خوردگی یا رسوبگرفتگی |
| ولتاژ و توان موتور | نوع برق تغذیه (تکفاز ۲۲۰ ولت یا سهفاز ۳۸۰ ولت) و توان مصرفی | انطباق با زیرساخت برقی ساختمان و کنترل مصرف انرژی کل تأسیسات |
| جانمایی و تکیهگاه نصب | فضای دسترسی جهت سرویس و امکان تعبیه ساپورت نگهدارنده | جلوگیری از تحمیل وزن پمپهای سنگین بر اتصالات خط لوله |
لازم است بدانید همیشه انتخاب پمپ با ظرفیت بیشتر به معنای عملکرد بهتر نیست. اگر مشخصات پمپ با شرایط مدار هماهنگ نباشد، ممکن است مصرف انرژی بیشتر شود و فشار یا جریان اضافی در مدار ایجاد کند. برای جلوگیری از اشتباهات انتخاب پمپ، مشخصات فنی مدار و شرایط واقعی کار باید پیش از خرید بهدقت بررسی شوند.
