پمپ چیست؟ آشنایی با انواع و کاربرد

پمپ یکی از مهم‌ترین تجهیزات مکانیکی است که وظیفه جابه‌جایی و انتقال انرژی به مایعات را بر عهده دارد تا سیال بتواند بر اصطکاک و اختلاف ارتفاع مسیر لوله‌کشی غلبه کند. در میان کاربردهای گوناگون این دستگاه، پمپ آب نقشی حیاتی در تامین فشار پایدار ساختمان‌ها، سیستم‌های آبیاری و تأسیسات ایفا می‌کند.
در این راهنما ابتدا با ساختار مهندسی، قطعات داخلی و نحوه کارکرد پمپ‌ها آشنا می‌شویم، سپس انواع مختلف آن را در دو حوزه تاسیسات ساختمانی و پمپ‌های صنعتی از نظر هیدرولیکی، شیوه نصب و کاربرد بررسی کرده و در پایان به نکات کلیدی در انتخاب دستگاه مناسب می‌پردازیم.

پمپ چیست؟

پمپ دستگاهی مکانیکی است که انرژی جنبشی دریافتی از یک محرک (مانند الکتروموتور یا موتور احتراقی) را به انرژی هیدرولیکی (فشار یا سرعت) در سیال تبدیل می‌کند. این افزایش انرژی باعث جابه‌جایی مایع در شبکه لوله‌کشی و انتقال آن از نقطه‌ای با انرژی کمتر به نقطه‌ای با انرژی بیشتر می‌شود. برای مثال، در یک ساختمان چندطبقه، چنانچه فشار شبکه شهری برای رساندن آب به طبقات فوقانی کافی نباشد، پمپ با تزریق انرژی هیدرولیکی، جریان پایدار آب مصرفی را برقرار می‌سازد.

کاربرد پمپ فقط به ساختمان محدود نمی‌شود. به‌طور مثال از پمپ کشاورزی برای انتقال آب از چاه یا مخزن به زمین‌های کشاورزی استفاده می‌شود. جابه‌جایی سیالات بین بخش‌های مختلف کارخانه و گردش آب در مدارهای گرمایشی و سرمایشی نیز با استفاده از پمپ انجام می‌شود. به همین دلیل، پمپ‌ها در ساختمان‌ها، کشاورزی، تأسیسات و صنایع مختلف کاربرد گسترده‌ای دارند.

در این مقاله با پمپ، اجزای اصلی، نحوه عملکرد و انواع آن آشنا می‌شویم و در ادامه، کاربردهای پمپ و نکات مهمی را که برای انتخاب آن باید در نظر گرفت، بررسی می‌کنیم.

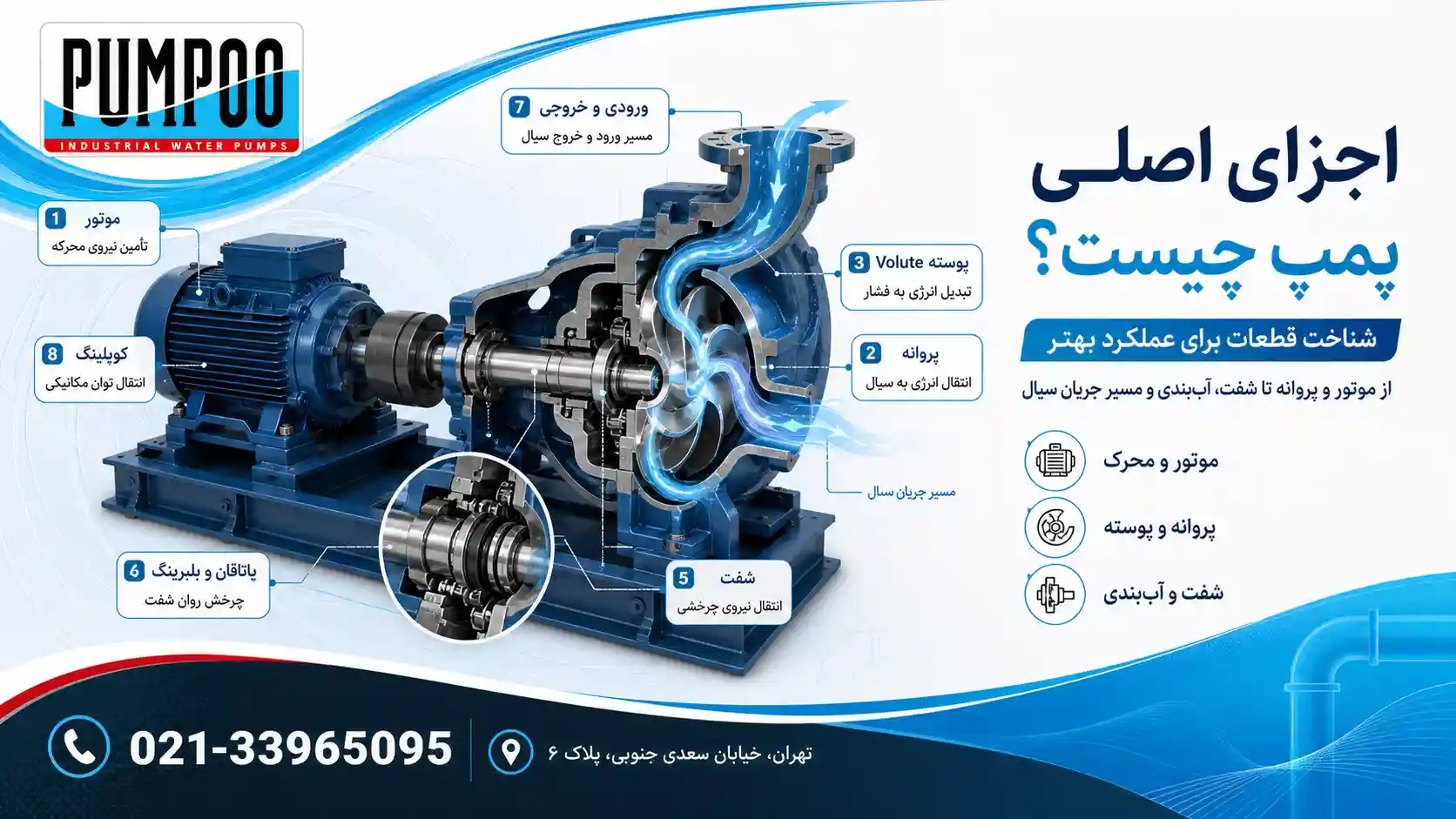

اجزای اصلی تشکیل‌دهنده پمپ چیست؟

یک سامانه پمپاژ از قطعات به‌هم‌پیوسته‌ای تشکیل شده است که هماهنگی آن‌ها موجب ارتقای فشار مایع می‌شود. گرچه ساختار پمپ‌ها بر اساس نوع سیال (مایعات تمیز، لجن‌های حاوی ذرات یا مواد اسیدی) تغییر می‌کند، اما در پمپ‌های دوار و سانتریفیوژ که بیشترین کاربرد را در صنعت و ساختمان دارند، اجزای اصلی شامل موارد زیر است:

1. موتور پمپ

موتور، نیروی محرکه موردنیاز برای کارکرد پمپ را تأمین می‌کند. در بیشتر پمپ‌های آب، این وظیفه بر عهده الکتروموتور است که انرژی الکتریکی را به حرکت دورانی تبدیل کرده و این گشتاور را از طریق شفت به بخش پمپاژ منتقل می‌سازد.

محل قرارگیری موتور در همه مدل‌ها یکسان نیست. در پمپ‌های خانگی، موتور و بخش هیدرولیک در امتداد یکدیگر قرار دارند، در مدل‌هایی مانند پمپ کله‌کوزه‌ای، موتور و بخش پمپاژ در یک بلوک یکپارچه سوار شده‌اند و در مدل‌های غوطه‌ور نظیر کف‌کش و لجن‌کش، موتور درون پوسته پمپ تعبیه شده و برای غوطه‌وری در آب به‌ طور کامل آب‌بندی شده است.

2. پروانه پمپ

پروانه یکی از مهم‌ترین قطعات در پمپ‌های دینامیکی، به‌ویژه پمپ‌های سانتریفیوژ است. با چرخش پروانه، انرژی مکانیکی به سیال منتقل می‌شود و سرعت جریان افزایش پیدا می‌کند. سپس پوسته و مسیر داخلی پمپ، جریان را هدایت کرده و بخشی از این انرژی را به فشار تبدیل می‌کنند.

تعداد و نوع پروانه نیز با توجه به ساختار و کاربرد پمپ متفاوت است. برای مثال، پمپ دو پروانه‌ای در برخی کاربردها برای تأمین فشار بالاتر نسبت به مدل‌های تک‌پروانه‌ای به کار می‌رود. همچنین، پروانه‌های بسته در سیالات تمیز و پروانه‌های باز یا نیمه‌باز برای سیالات حاوی ذرات جامد استفاده می‌شوند.

3. پوسته یا بدنه پمپ

پوسته، محفظه اصلی هیدرولیکی است که پروانه را در بر می‌گیرد و کانال هدایت مایع را تشکیل می‌دهد. در پمپ‌های حلزونی، با افزایش تدریجی سطح مقطع مجرای خروجی، سرعت بالای سیال به فشار استاتیکی تبدیل می‌شود. جنس پوسته بر اساس خورندگی، دما و فشار کاری از چدن، برنز، استیل ضدزنگ یا مواد پلیمری ساخته می‌شود.

4. شفت یا محور پمپ

شفت، محور چرخان پمپ است و نیروی مکانیکی را از موتور به پروانه منتقل می‌کند. به همین دلیل، استحکام و هم‌راستایی آن اهمیت زیادی دارد. خرابی یا تاب‌برداشتن شفت می‌تواند باعث لرزش، آسیب به یاتاقان‌ها و ایجاد مشکل در آب‌بندی پمپ شود. در بعضی پمپ‌ها، موتور و پمپ به‌صورت مستقیم به یکدیگر متصل هستند و در برخی مدل‌ها، کوپلینگ برای انتقال حرکت بین این دو بخش استفاده می‌شود.

5. مکانیکال سیل و سیستم آب‌بندی

محل عبور شفت از پوسته، یکی از نقاطی است که احتمال نشت سیال در آن وجود دارد. مکانیکال سیل یا سایر روش‌های آب‌بندی برای جلوگیری از این نشتی به کار می‌روند. این قطعه بین بخش چرخان شفت و قسمت ثابت پمپ قرار می‌گیرد و مانع خروج سیال از محفظه پمپ می‌شود. نوع آب‌بندی به مدل پمپ، فشار، دما و ویژگی‌های سیال بستگی دارد. در برخی پمپ‌ها به جای مکانیکال سیل از پکینگ استفاده می‌شود.

6. یاتاقان و بلبرینگ

یاتاقان‌ها و بلبرینگ‌ها وظیفه نگه‌داشتن شفت و حفظ حالت چرخش روان آن را بر عهده دارند. این قطعات نیروهای واردشده به شفت را تحمل می‌کنند و مانع ایجاد اصطکاک و لرزش بیش از حد دستگاه می‌شوند. خرابی بلبرینگ یا یاتاقان می‌تواند با نشانه‌هایی مانند افزایش صدا، لرزش، گرم شدن بخش مکانیکی و کاهش عمر سایر قطعات همراه باشد. اگر صدای پمپ بیشتر از حالت معمول شده است، راهنمای رفع صدای پمپ آب را مطالعه کنید.

7. ورودی و خروجی پمپ

سیال، از طریق دهانه مکش یا ورودی، وارد پمپ می‌شود و پس از دریافت انرژی و عبور از مسیر داخلی، از دهانه خروجی به سمت لوله‌کشی هدایت می‌شود. اندازه و موقعیت این دو بخش در مدل‌های مختلف با توجه به طراحی پمپ متفاوت است. در پمپ‌های سانتریفیوژ، شکل مسیر داخلی بین ورودی، پروانه و خروجی در عملکرد هیدرولیکی دستگاه اهمیت دارد. در پمپ‌های چندمرحله‌ای نیز مسیر سیال از چند مرحله عبور می‌کند تا فشار بیشتری ایجاد شود.

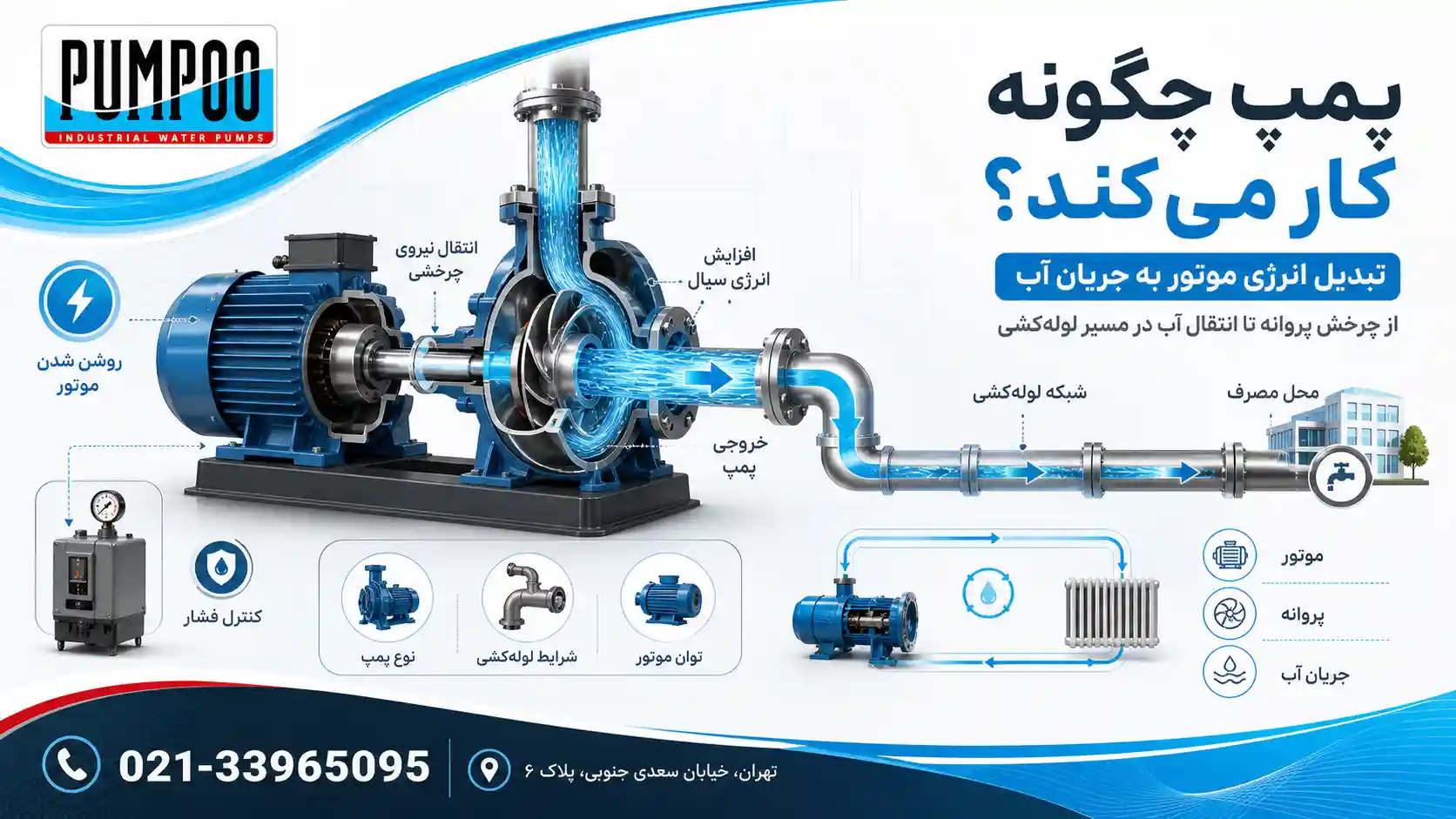

پمپ چگونه کار می‌کند؟

پمپ آب با انتقال انرژی به سیال، باعث حرکت آن در مسیر لوله‌کشی می‌شود. در پمپ‌های سانتریفیوژ، این فرایند با چرخش پروانه و ایجاد اختلاف فشار انجام می‌شود. نوع پمپ، توان موتور و شرایط لوله‌کشی نیز بر فشار و دبی خروجی تأثیر دارند.

برای درک بهتر عملکرد پمپ آب، می‌توان فرایند کار آن را در چند مرحله خلاصه کرد:

• روشن شدن موتور: با روشن شدن پمپ، موتور شروع به کار می‌کند و نیروی چرخشی موردنیاز برای حرکت بخش‌های داخلی را تأمین می‌کند.
• چرخش پروانه: در پمپ‌های سانتریفیوژ، نیروی موتور از طریق شفت به پروانه منتقل می‌شود. پروانه با چرخش خود، آب را به حرکت درمی‌آورد و به آن انرژی می‌دهد.
• ایجاد فشار و حرکت آب: چرخش پروانه باعث افزایش انرژی و سرعت آب و ایجاد اختلاف فشار می‌شود و آب را از ورودی به سمت خروجی هدایت می‌کند.
• ورود آب به لوله‌کشی: آب پس از خروج از پمپ وارد لوله‌ها می‌شود و به سمت محل مصرف حرکت می‌کند. طول مسیر، قطر لوله و تعداد اتصالات می‌توانند بر افت فشار تأثیر بگذارند.
• ادامه کار یا خاموش شدن پمپ: در سیستم‌های مجهز به کلید اتوماتیک یا کنترلر فشار، پمپ با کاهش فشار روشن و پس از رسیدن فشار به مقدار تعیین‌شده خاموش می‌شود.

در برخی کاربردها، پمپ برای گردش آب در یک مدار لوله‌کشی به کار می‌رود؛ برای مثال، پمپ خطی آب را در مدارهای گرمایشی و سرمایشی به گردش درمی‌آورد. طول مسیر، قطر لوله، تعداد اتصالات و ورود هوا نیز می‌توانند بر عملکرد پمپ تأثیر بگذارند.

انواع پمپ کدامند؟

پمپ‌ها بر اساس نحوه انتقال انرژی (عملکرد هیدرولیکی)، شیوه استقرار و نصب و نوع کاربری دسته‌بندی می‌شوند. هر یک از این معیارها زاویه متفاوتی از عملکرد دستگاه را مشخص می‌کند؛ برای نمونه، سانتریفیوژ به شیوه عملکرد مکانیکی دستگاه برای شتاب‌دهی به سیال اشاره دارد، در حالی که اصطلاحاتی مانند پمپ آب خانگی یا لجن‌کش بیانگر نوع مایع و محل کاربرد آن هستند.

این دسته‌بندی‌ها کمک می‌کنند تفاوت انواع پمپ را بهتر بشناسید.

انواع پمپ بر اساس نحوه عملکرد

یکی از اصلی‌ترین روش‌های دسته‌بندی پمپ‌ها، بررسی نحوه انتقال انرژی به سیال است. بر این اساس، پمپ‌ها در دو گروه اصلی دینامیکی و جابه‌جایی مثبت قرار می‌گیرند.

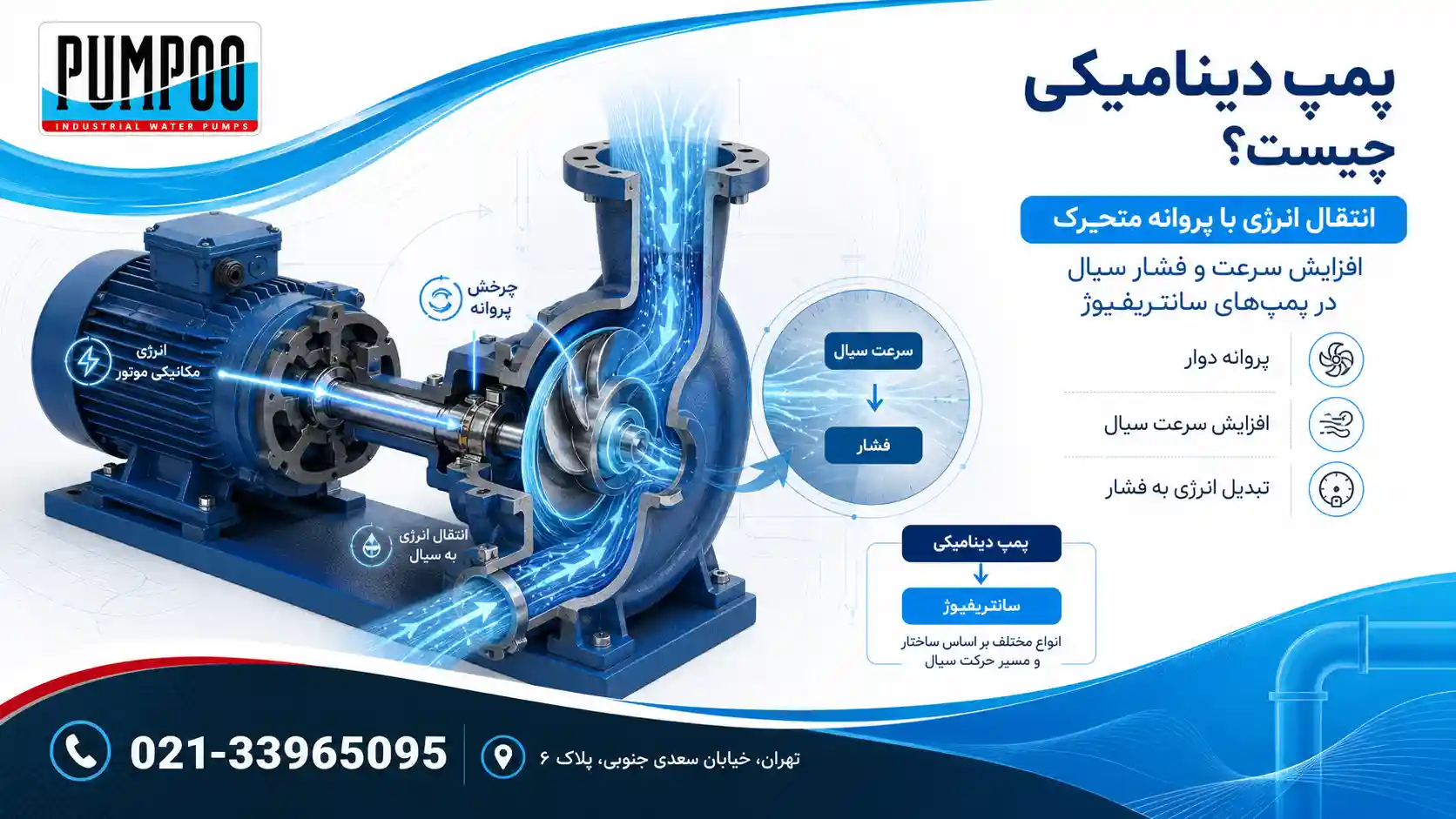

پمپ‌های دینامیکی: در پمپ‌های دینامیکی، انرژی مکانیکی به‌وسیله اجزای متحرک مانند پروانه به سیال منتقل می‌شود و باعث افزایش سرعت و فشار آن می‌شود. پمپ‌های سانتریفیوژ در این گروه قرار دارند و خودشان می‌توانند بر اساس ساختار و مسیر حرکت سیال به انواع مختلفی تقسیم شوند.

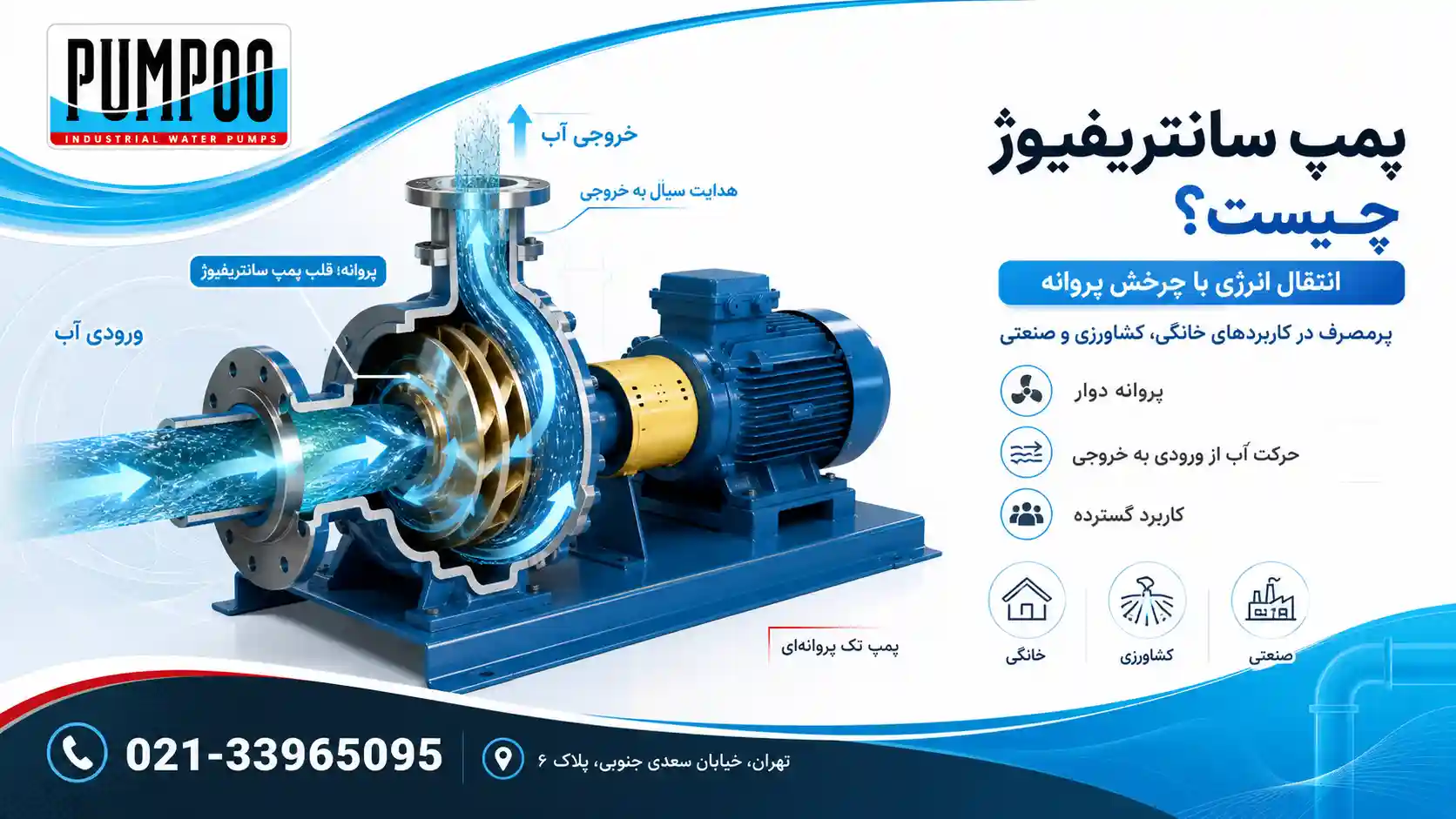

پمپ سانتریفیوژ: با چرخش پروانه، انرژی به آب منتقل می‌شود و سیال از ورودی به سمت خروجی حرکت می‌کند. این نوع پمپ در کاربردهای خانگی، کشاورزی و صنعتی بسیار رایج است و پمپ تک پروانه‌ای یکی از نمونه‌های پرکاربرد آن به شمار می‌رود.

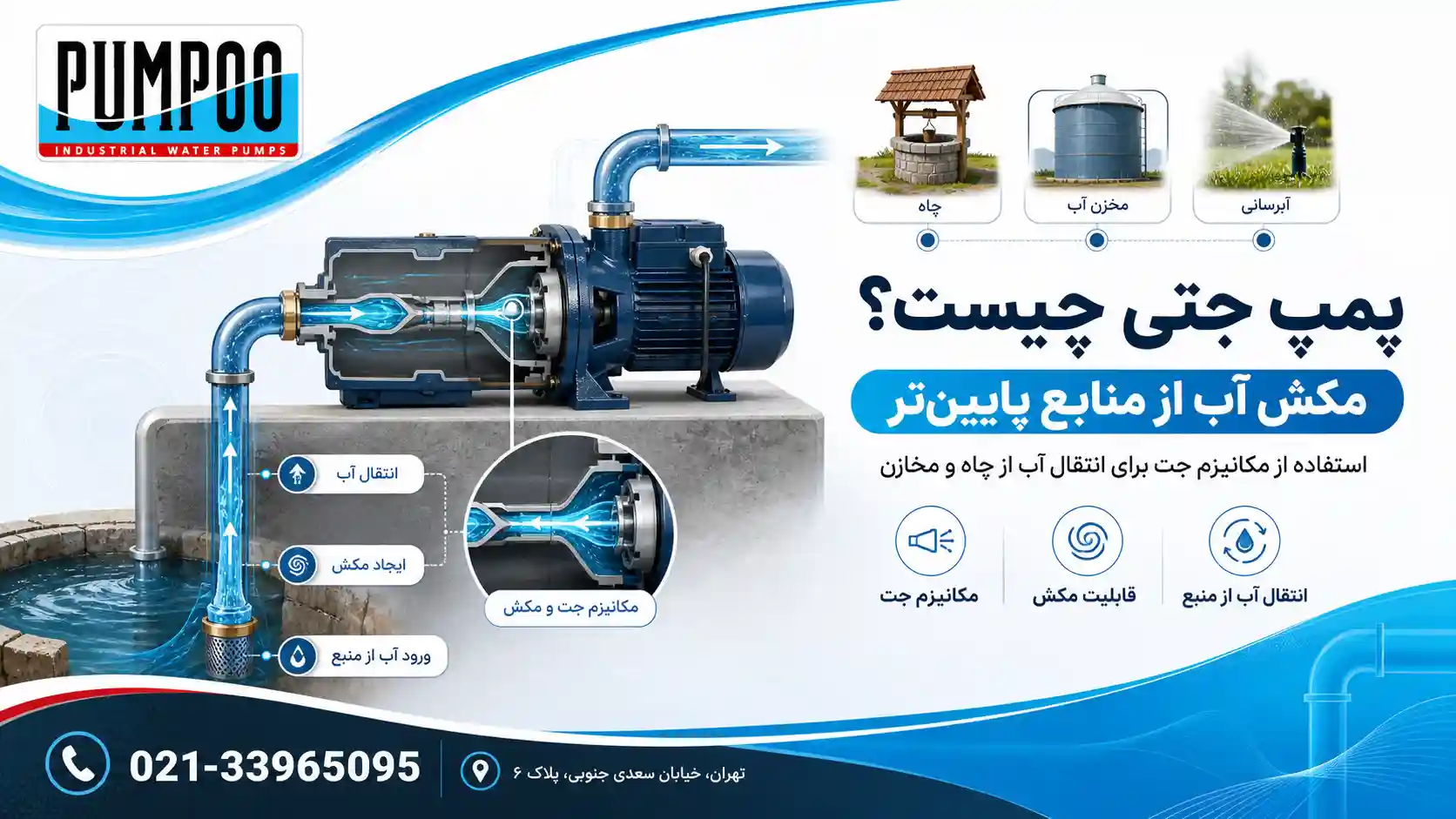

پمپ جتی: نوعی پمپ با مکانیزم جت است که با ایجاد شرایط مناسب برای مکش، در کاربردهایی مانند انتقال آب از چاه‌ها یا منابع مختلف به کار می‌رود.

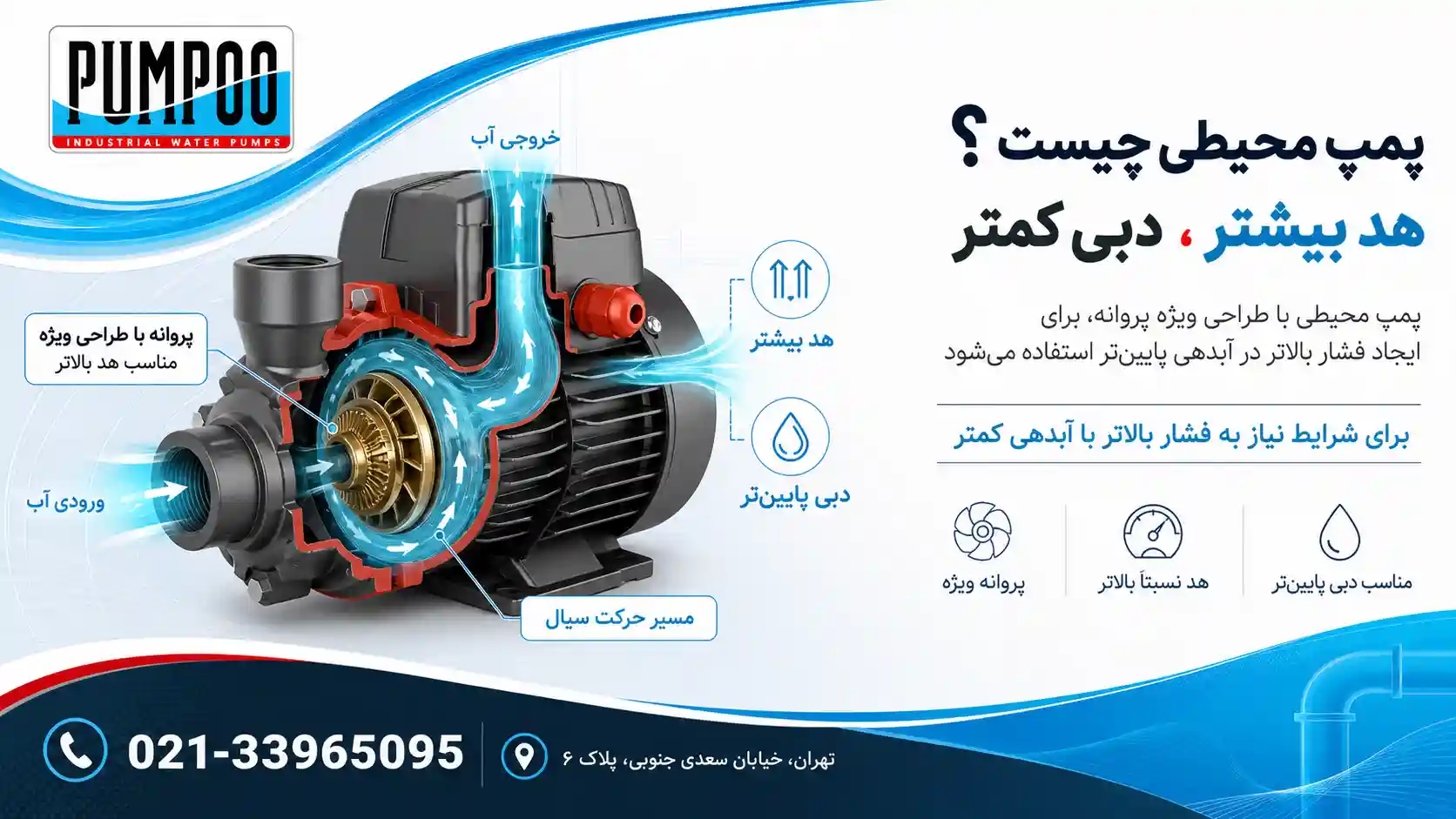

پمپ محیطی: با طراحی ویژه پروانه، برای ایجاد هد نسبتاً بالا در دبی‌های پایین‌تر استفاده می‌شود.

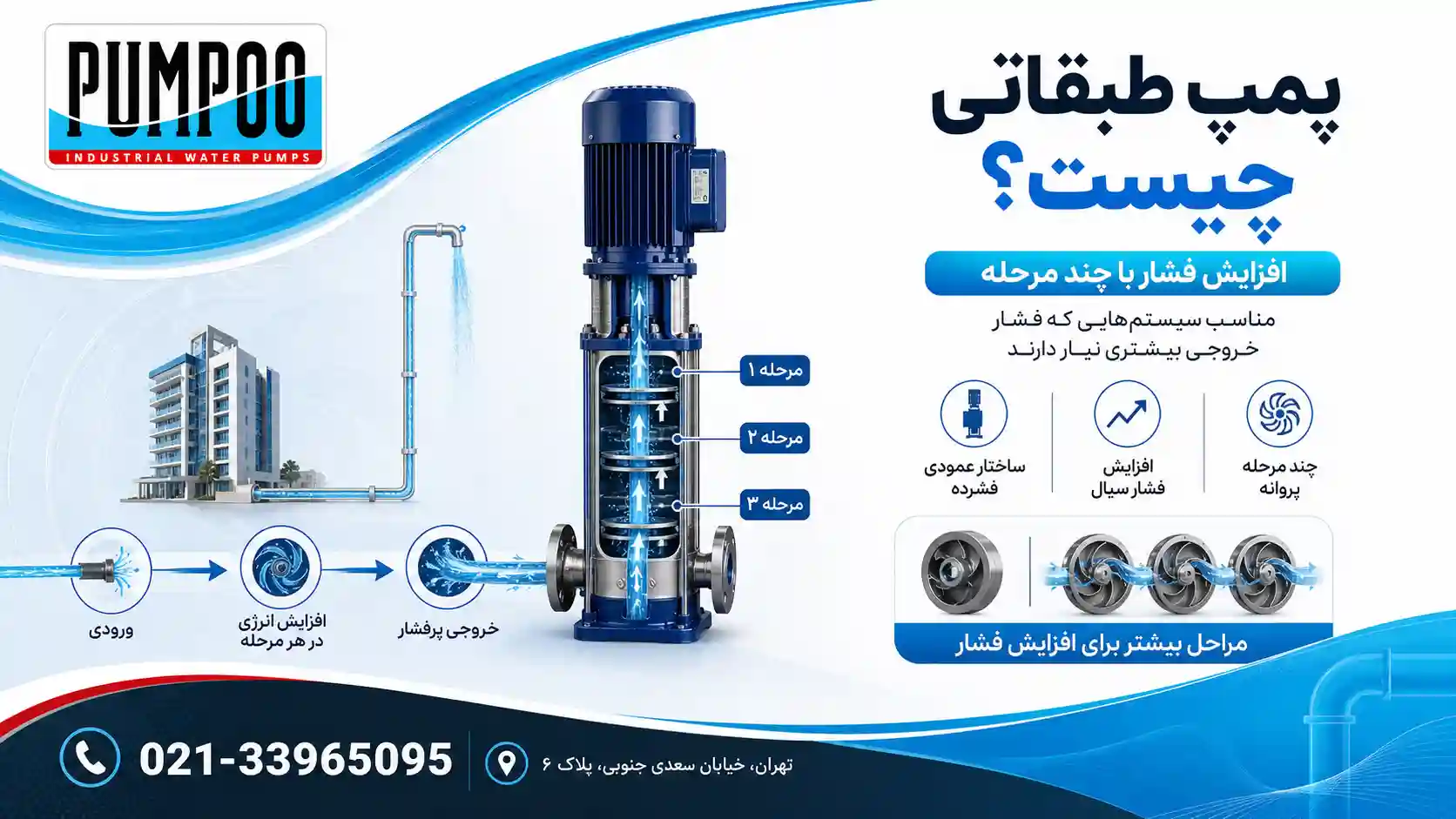

پمپ طبقاتی: از چند مرحله یا طبقه برای افزایش فشار استفاده می‌کند و زمانی به کار می‌رود که فشار خروجی بیشتری لازم باشد.

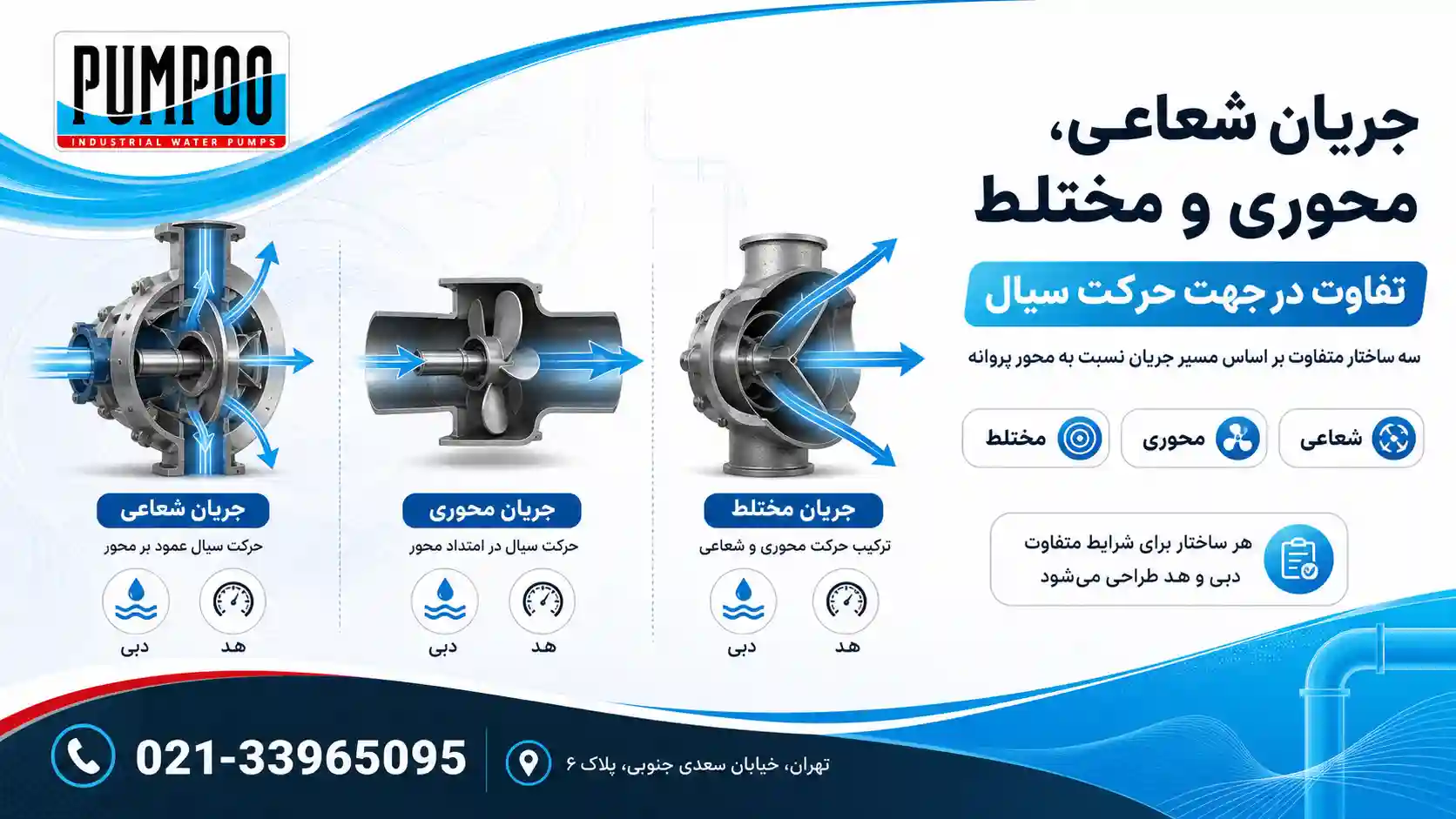

پمپ جریان شعاعی، محوری و مختلط: این گروه‌ها بر اساس جهت حرکت سیال نسبت به محور پروانه تعریف می‌شوند و هرکدام برای شرایط متفاوتی از دبی و هد کاربرد دارند.

پمپ‌های جابه‌جایی مثبت

در پمپ‌های جابه‌جایی مثبت، مقدار مشخصی از سیال در هر چرخه یا دور به داخل پمپ وارد و سپس به سمت خروجی رانده می‌شود. این پمپ‌ها معمولاً زمانی کاربرد دارند که انتقال دقیق سیال یا ایجاد فشار بالا اهمیت داشته باشد.

• پمپ‌های رفت و برگشتی: با حرکت رفت و برگشتی پیستون یا دیافراگم، سیال را جابه‌جا می‌کنند.
• پمپ‌های دورانی: با استفاده از اجزای دوار مانند چرخ‌دنده یا روتور، سیال را درون محفظه به حرکت درمی‌آورند.

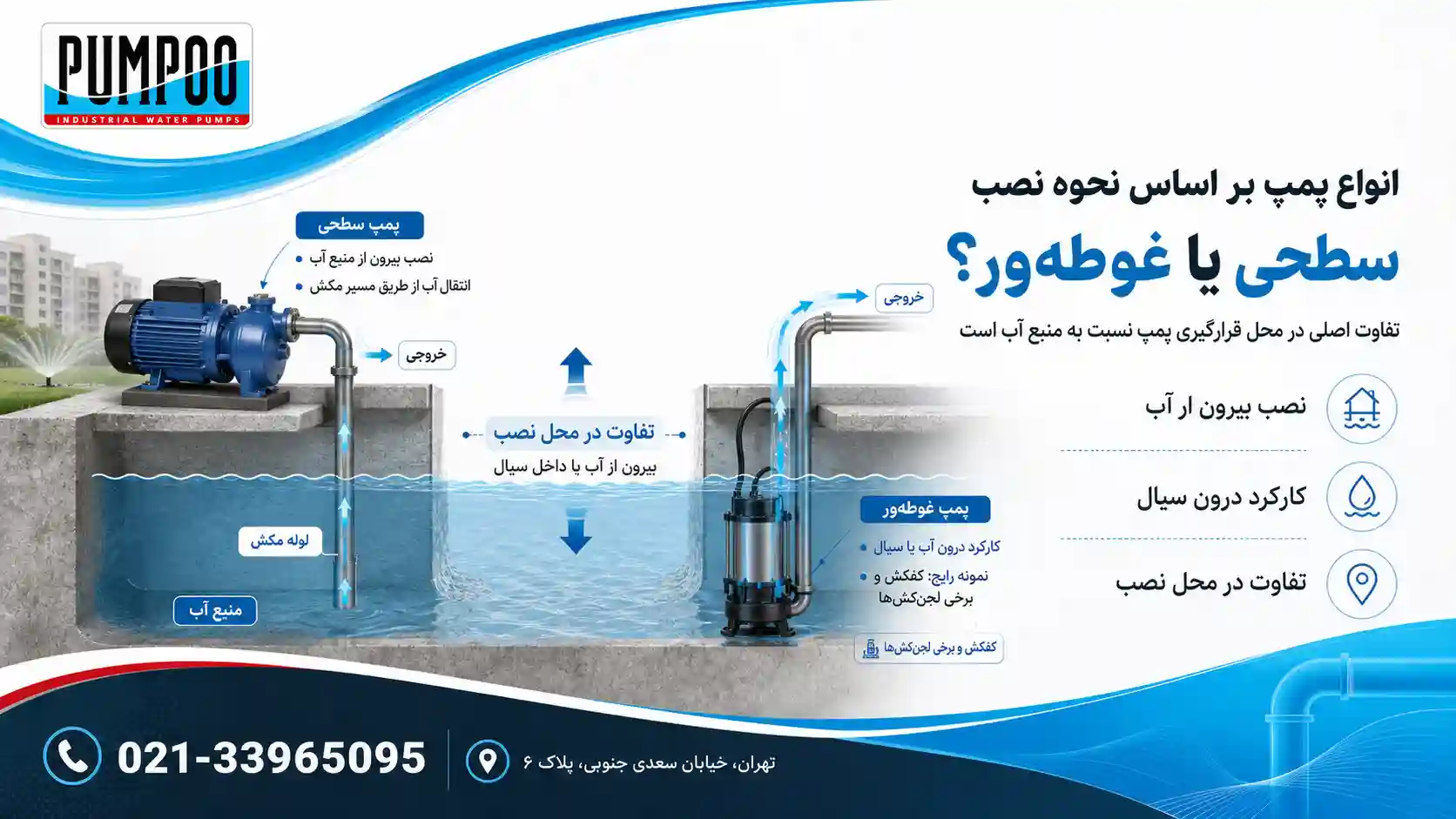

انواع پمپ بر اساس نحوه نصب

محل قرارگیری پمپ نسبت به منبع آب، معیار دیگری برای دسته‌بندی است. از این نظر، پمپ‌ها را می‌توان به دو گروه سطحی و غوطه‌ور تقسیم کرد.

پمپ‌های سطحی: این پمپ‌ها بیرون از منبع آب نصب می‌شوند و آب از طریق لوله یا مسیر مکش به پمپ می‌رسد. بسیاری از پمپ‌های مورد استفاده در ساختمان‌ها و برخی کاربردهای آبیاری در این گروه قرار می‌گیرند.

پمپ‌های غوطه‌ور: پمپ‌های شناور در زمان فعالیت کاملا درون آب یا سیال غوطه‌ور هستند. پمپ‌های کفکش و بسیاری از پمپ‌های لجن‌کش و فاضلاب از نمونه‌های شناخته‌شده این گروه هستند.

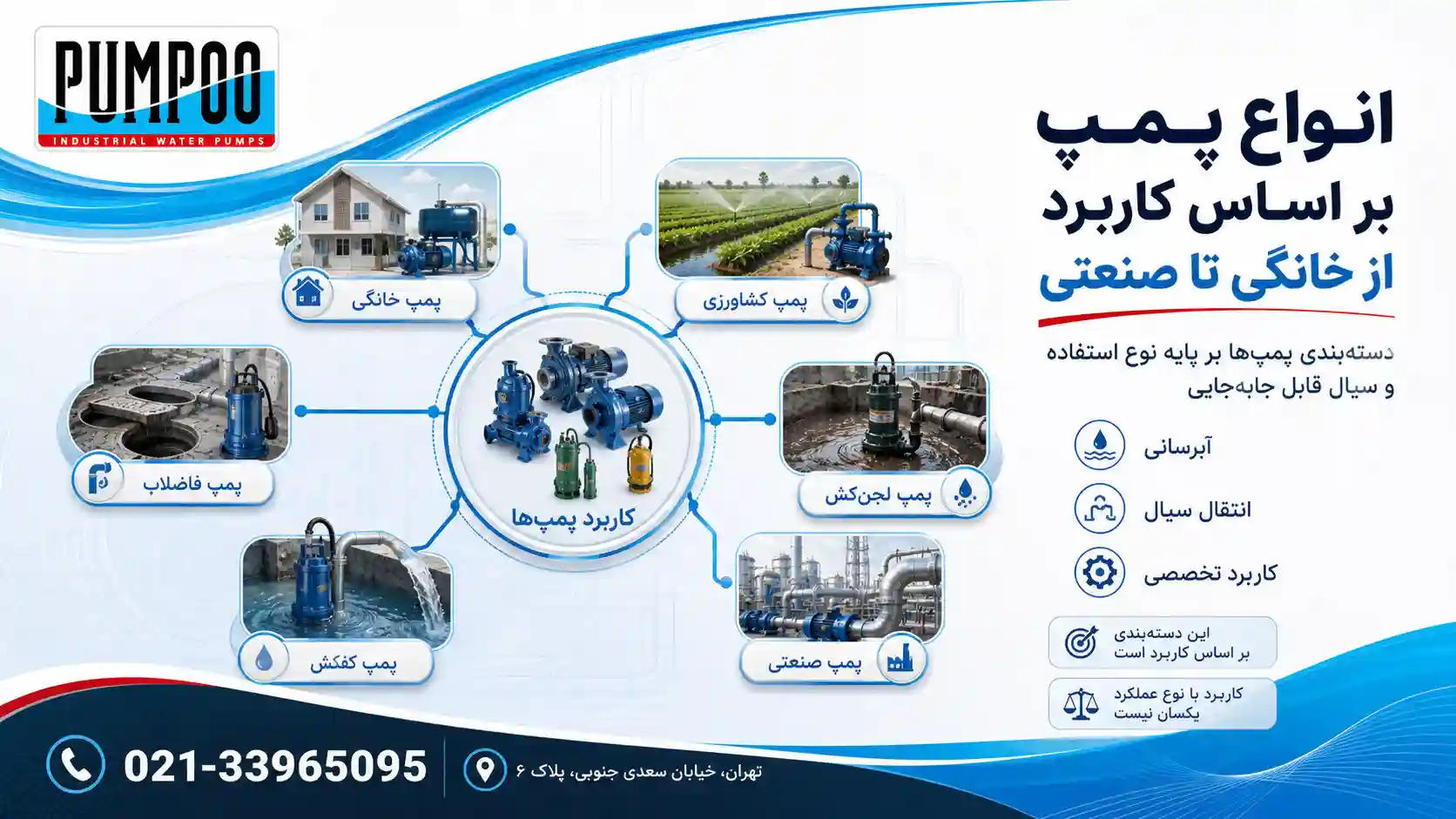

انواع پمپ بر اساس کاربرد

در این روش، نوع کاری که پمپ انجام می‌دهد و سیالی که باید جابه‌جا شود، اهمیت بیشتری دارد. به همین دلیل، اصطلاحاتی مانند پمپ خانگی، پمپ فاضلاب و پمپ لجن‌کش در این دسته قرار می‌گیرند.

• پمپ خانگی: برای افزایش فشار آب و تأمین آب موردنیاز واحدهای مسکونی استفاده می‌شود.
• پمپ کشاورزی: پمپ کشاورزی برای آبرسانی، آبیاری و انتقال آب در مزارع، باغ‌ها و فضاهای کشاورزی به کار می‌رود.
• پمپ فاضلاب: برای انتقال فاضلاب و سیالات حاوی ذرات معلق طراحی می‌شود و ساختار آن باید با نوع فاضلاب هماهنگ باشد.
• پمپ لجن‌کش: پمپ لجن‌کش برای جابه‌جایی لجن، پساب و سیالات حاوی ذرات جامد به کار می‌رود
• پمپ کفکش: برای تخلیه یا انتقال آب جمع‌شده در چاه، استخر، مخزن و محل‌های مشابه به کار می‌رود و معمولاً به‌صورت غوطه‌ور کار می‌کند. اگر برای خرید پمپ کفکش در چاه کم آب مردد هستید این راهنما را قبل از خرید پمپ بخوانید.
• پمپ صنعتی: با توجه به نوع فرایند، دبی، فشار، دمای سیال و شرایط کاری در صنایع مختلف انتخاب و استفاده می‌شود.

نکته: این دسته‌بندی‌ها بر اساس معیارهای مختلف انجام می‌شوند و یک پمپ می‌تواند هم‌زمان در چند گروه قرار بگیرد. برای مثال، پمپ لجن‌کش ممکن است از نظر نصب، غوطه‌ور و از نظر عملکرد، دینامیکی باشد. بنابراین، عنوان‌هایی مثل خانگی و لجن‌کش بیشتر به کاربرد پمپ اشاره دارند و نوع عملکرد آن را مشخص نمی‌کنند.

نکات مهم برای انتخاب پمپ آب

برای انتخاب پمپ مناسب، نباید صرفا توان موتور (اسب بخار یا کیلووات) را ملاک تصمیم‌گیری قرار داد. انتخاب غیراصولی می‌تواند منجر به پدیده‌های مخربی چون کاویتاسیون، داغ شدن بیش از حد موتور، افت راندمان هیدرولیکی و تحمیل هزینه‌های سنگین تعمیرات شود. مهم‌ترین مؤلفه‌های فنی که باید پیش از انتخاب هر نوع پمپ بررسی شوند عبارت‌اند از:

• مشخصات سیال: گرانروی (ویسکوزیته)، دما، خاصیت خورندگی و وجود ذرات جامد، نوع پمپ (دینامیکی یا جابه‌جایی مثبت) و جنس بدنه را تعیین می‌کنند.
• دبی موردنیاز (Q): حجم سیالی است که پمپ در واحد زمان جابه‌جا می‌کند و بر مبنای ظرفیت مصرف یا خطوط تولید محاسبه می‌شود.
•  هد کل (H): فشار لازم برای غلبه بر اختلاف ارتفاع عمودی، مقاومت اصطکاکی لوله‌ها و افت اتصالات مسیر است.
• شرایط مکش (NPSH): تراز نصب پمپ نسبت به منبع برای جلوگیری از پدیده مخرب کاویتاسیون اهمیت حیاتی دارد.
• توان و دور موتور: توان الکتروموتور و سرعت چرخش آن (معمولاً ۱۴۵۰ یا ۲۹۰۰ دور در دقیقه) باید متناسب با دبی، هد و وزن مخصوص سیال باشد.
• منبع تغذیه و شرایط محیطی: تک‌فاز یا سه‌فاز بودن برق، دمای محیط و نیاز به عایق‌بندی حفاظتی (IP) باید در نظر گرفته شود.
• کیفیت نصب و لوله‌کشی: سایز مناسب لوله‌ها و تراز بودن شاسی مانع از لرزش، خرابی بیرینگ‌ها و آسیب به سیل آب‌بندی می‌شود.

محاسبه هد (فشار) پمپ آب ساختمان

هد یا همان ارتفاع پمپاژ، بیانگر توان پمپ برای غلبه بر نیروی جاذبه زمین، اصطکاک جداره لوله‌ها و افت ناشی از اتصالات است تا آب با فشار کافی به بالاترین نقطه مصرف برسد.

فرمول محاسبه هد:

هد موردنیاز (متر) = ارتفاع عمودی ساختمان + افت اصطکاک مسیر + فشار پشت شیر مصرف

• ارتفاع عمودی ساختمان: فاصله عمودی محل پمپ تا بالاترین طبقه؛ برای هر طبقه ۳ تا ۳.۵ متر در نظر گرفته می‌شود.
• افت اصطکاک مسیر: برای جبران زانوها و لوله‌کشی، ۲۰ درصد به ارتفاع کل عمودی اضافه می‌شود.
• فشار پشت شیر مصرف: برای اینکه دوش یا شیر آب در آخرین طبقه فشار مطلوبی داشته باشد، ۲۰ متر فشار (معادل ۲ بار) لحاظ می‌گردد.

مثال عددی:

برای یک ساختمان ۴ طبقه با ارتفاع عمودی ۱۲ متر:

افت اصطکاک = ۱۲ × ۰.۲ = ۲.۴ متر

هد نهایی پمپ = ۱۲ + ۲.۴ + ۲۰ = ۳۴.۴ متر (حداقل هد انتخابی باید ۳۵ متر باشد).

محاسبه دبی (آب‌دهی) و جدول انتخاب توان پمپ

دبی نشان‌دهنده حجم آبی است که پمپ در واحد زمان جابه‌جا می‌کند. مصرف استاندارد هر واحد مسکونی در زمان استفاده هم‌زمان، بین ۱۰ تا ۱۲ لیتر در دقیقه محاسبه می‌شود.

فرمول محاسبه دبی:

دبی کل (لیتر در دقیقه) = تعداد واحدهای مسکونی × ۱۲ لیتر × ضریب هم‌زمانی

برای پرهیز از محاسبات پیچیده، جدول زیر توان الکتروموتور موردنیاز را بر اساس تعداد طبقات و واحدها مشخص می‌کند:
