پمپ آب زمینی نوعی تجهیز هیدرولیکی است که مجموعه الکتروموتور و محفظه پمپاژ آن در محیطی خشک و بیرون از منبع سیال (روی سطح زمین یا فونداسیون بتنی) نصب میشود. این تجهیزات با ایجاد مکش منفی، آب را از مخازن، چاههای نیمهعمیق و شبکههای آبرسانی دریافت کرده و با فشار هیدرولیکی بالا به مقاصد مصرف هدایت میکنند. پمپهای زمینی به دلیل سهولت بازرسی، دسترسی سریع برای تعمیرات و تنوع ساختاری (مدلهای اتابلوک و کوپله شاسی)، نقشی محوری در تقویت فشار آبرسانی ساختمانها و خطوط تولید صنعتی ایفا میکنند، به همین دلیل، بررسی دقیق مشخصات و خرید پمپ آب زمینی مناسب، از مهمترین مراحل طراحی سیستمهای آبرسانی محسوب میشود.
در ادامه این راهنما، با ساختار مکانیکی، تفاوت مدلهای اتابلوک و شاسیدار، الزامات زیرسازی و مهار ارتعاش و معیارهای تفکیک این تجهیز از پمپهای خطی و شناور چاهی آشنا خواهید شد.
پمپ آب زمینی چیست؟

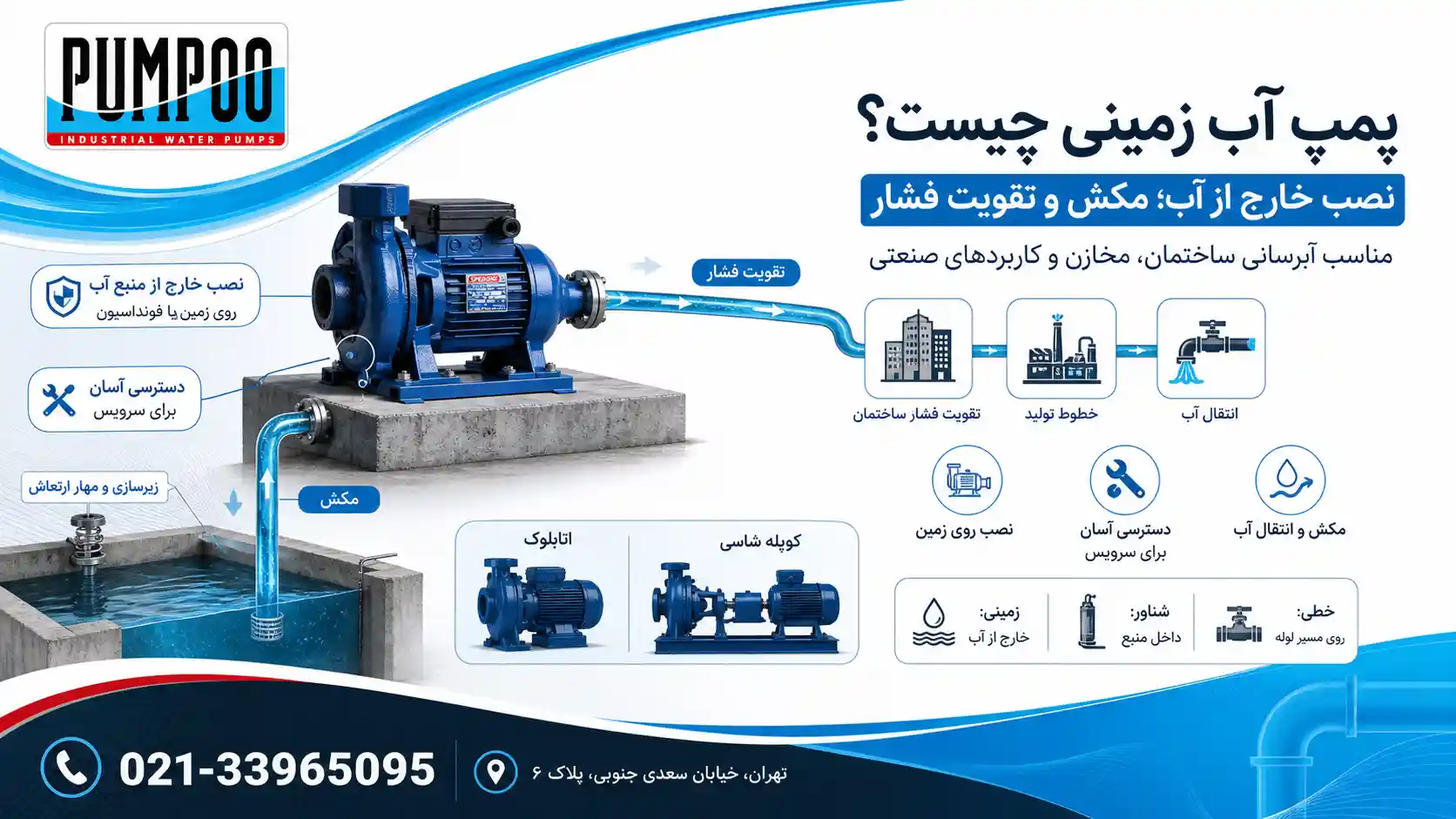

پمپ آب زمینی به پمپی گفته میشود که موتور و بخش پمپاژ آن خارج از سیال و روی سطح زمین مستقر میشود. این تجهیزات در میان مدلهای متنوع پمپ آب، برای انتقال آب، تقویت فشار یا چرخش مایع در مدارهای بسته به کار میروند. انواع سانتریفیوژ حلزونی (سری EA و EN)، پمپهای بشقابی و بوسترپمپها در پروژههای ساختمانی و صنعتی پرکاربردند.
این پمپها همراه الکتروموتور روی شاسی فلزی یا پد بتنی با ارتفاع حداقل ۱۵ سانتیمتر نصب میشوند تا از تماس با رطوبت کف موتورخانه محفوظ بمانند. قدرت بالا، نصب سریع و هزینه نگهداری پایین، پمپ زمینی را به انتخابی محبوب تبدیل کرده است. جدول زیر وظیفه اجزای اصلی این دستگاه را نشان میدهد:
| جزء پمپ | وظیفه مکانیکی |
| موتور | تأمین نیروی چرخشی و گشتاور موردنیاز |
| پروانه | افزایش فشار و انتقال جریان سیال |
| شفت | انتقال توان دورانی از موتور به پروانه |
| کوپلینگ | اتصال مستقیم شفت موتور به محور پمپ |
| پایه فلزی | ایجاد تعادل و کاهش لرزش دستگاه روی فونداسیون |

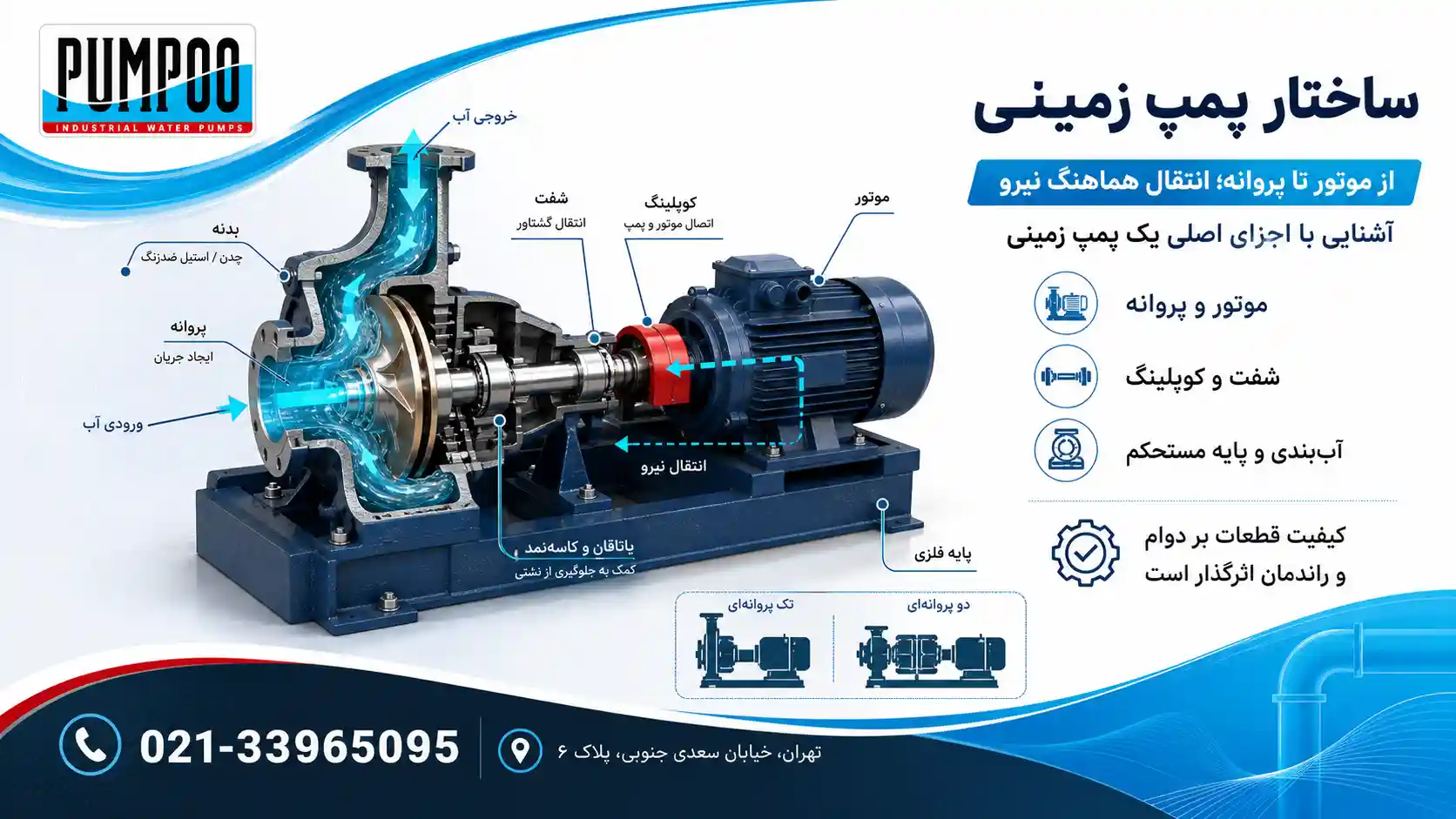

معرفی ساختار پمپ زمینی
طراحی این دستگاه نسبتا ساده و در عین حال دقیق است. اجزای اصلی آن عبارتاند از:
- بدنه فلزی از جنس چدن یا استیل ضدزنگ
- موتور الکتریکی یا موتور دیزلی برای تأمین نیروی محرکه
- پروانه یا پروانهها برای ایجاد فشار و جریان
- شفت انتقال گشتاور از موتور به پروانه
- کوپلینگ برای اتصال شفت موتور به شفت پمپ
- یاتاقان و کاسهنمد برای کاهش اصطکاک و جلوگیری از نشتی
- پایه فلزی مستحکم برای استقرار پایدار روی سطح
بسته به طراحی دستگاه، این پمپها میتوانند در مدلهای مختلف مانند پمپ تک پروانهای یا پمپ دو پروانه ای و… ساخته شوند.کیفیت و جنس هر یک از این قطعات، بهطور مستقیم روی طول عمر و راندمان نهایی دستگاه اثر میگذارد.
انواع پمپهای زمینی؛ دستهبندی و ویژگیها
پمپهای زمینی را میتوان بر اساس سه معیار اصلی دستهبندی کرد:
- سازوکار عملکرد هیدرولیکی
- ساختار اتصال موتور به هیدرولیک
- جهت استقرار محور شفت (افقی یا عمودی)
شناخت دقیق این ویژگیها، پیشنیاز انتخاب پمپ متناسب با الزامات هر پروژه است:

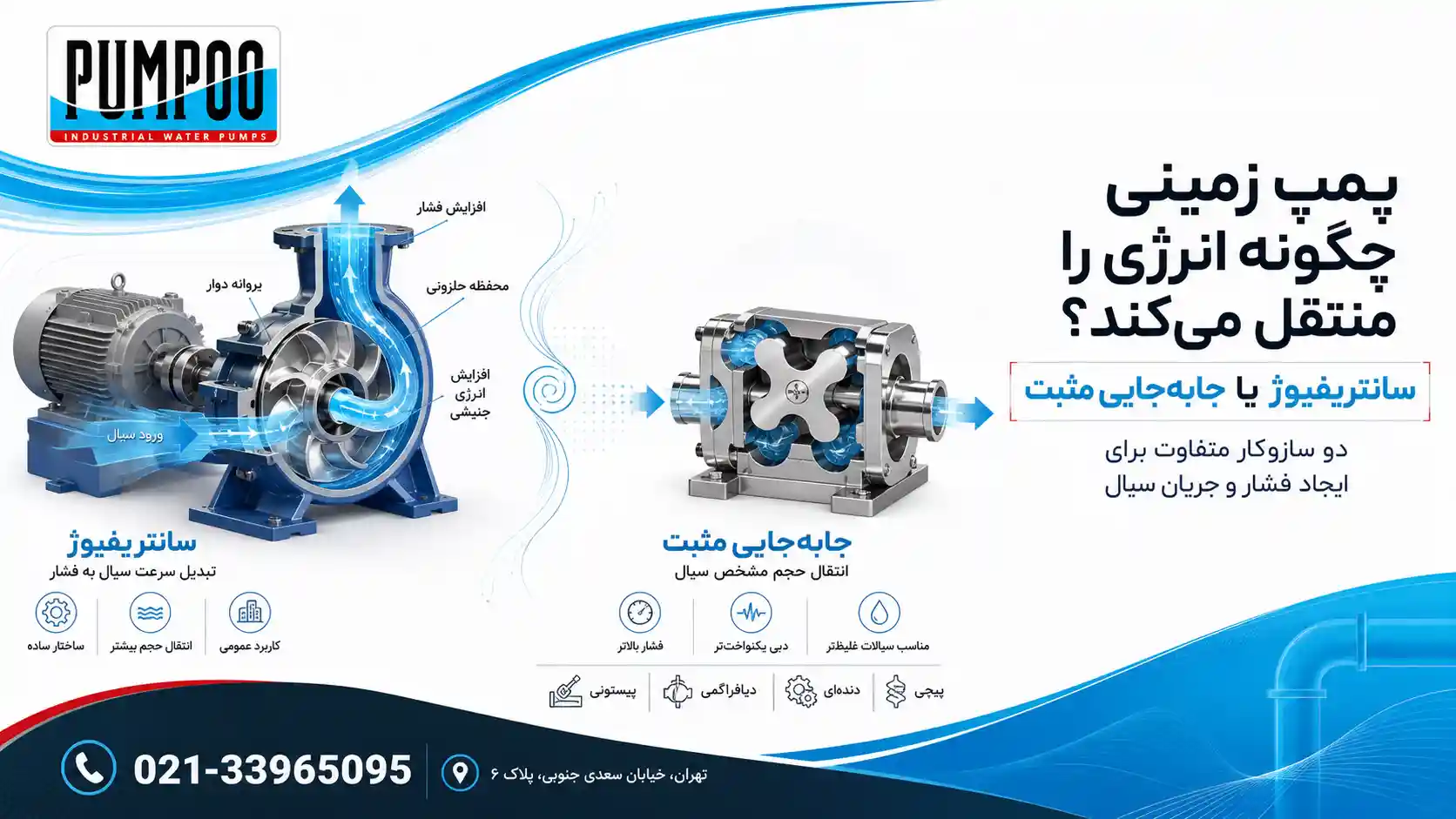

دستهبندی پمپ زمینی بر اساس سازوکار هیدرولیکی
نحوه تبدیل انرژی مکانیکی موتور به فشار و جریان سیال، رفتار پمپ در مواجهه با شرایط کاری مختلف را مشخص میکند. پمپهای زمینی از نظر شیوه انتقال انرژی به مایع، به دو دسته کلی زیر تقسیم میشوند:
- پمپ سانتریفیوژ: رایجترین مدل پمپ زمینی است. سیال وارد پروانه دوار میشود، انرژی جنبشی میگیرد و در محفظه حلزونی به فشار تبدیل میشود. ساختار ساده، قابلیت اطمینان بالا و توانایی انتقال حجم زیاد سیال، از مزیتهای اصلی آن بهشمار میرود.
- پمپ جابجایی مثبت: پمپ جابهجایی مثبت با محبوس کردن مقدار مشخصی از سیال و انتقال مکانیکی آن، فشار ایجاد میکند. پمپهای پیستونی، دیافراگمی، دندهای و پیچی در این گروه قرار میگیرند. این پمپها معمولاً فشار بالاتری نسبت به مدلهای سانتریفیوژ ایجاد میکنند، دبی یکنواختتری دارند و برای انتقال سیالات غلیظ گزینه مناسبتری هستند.

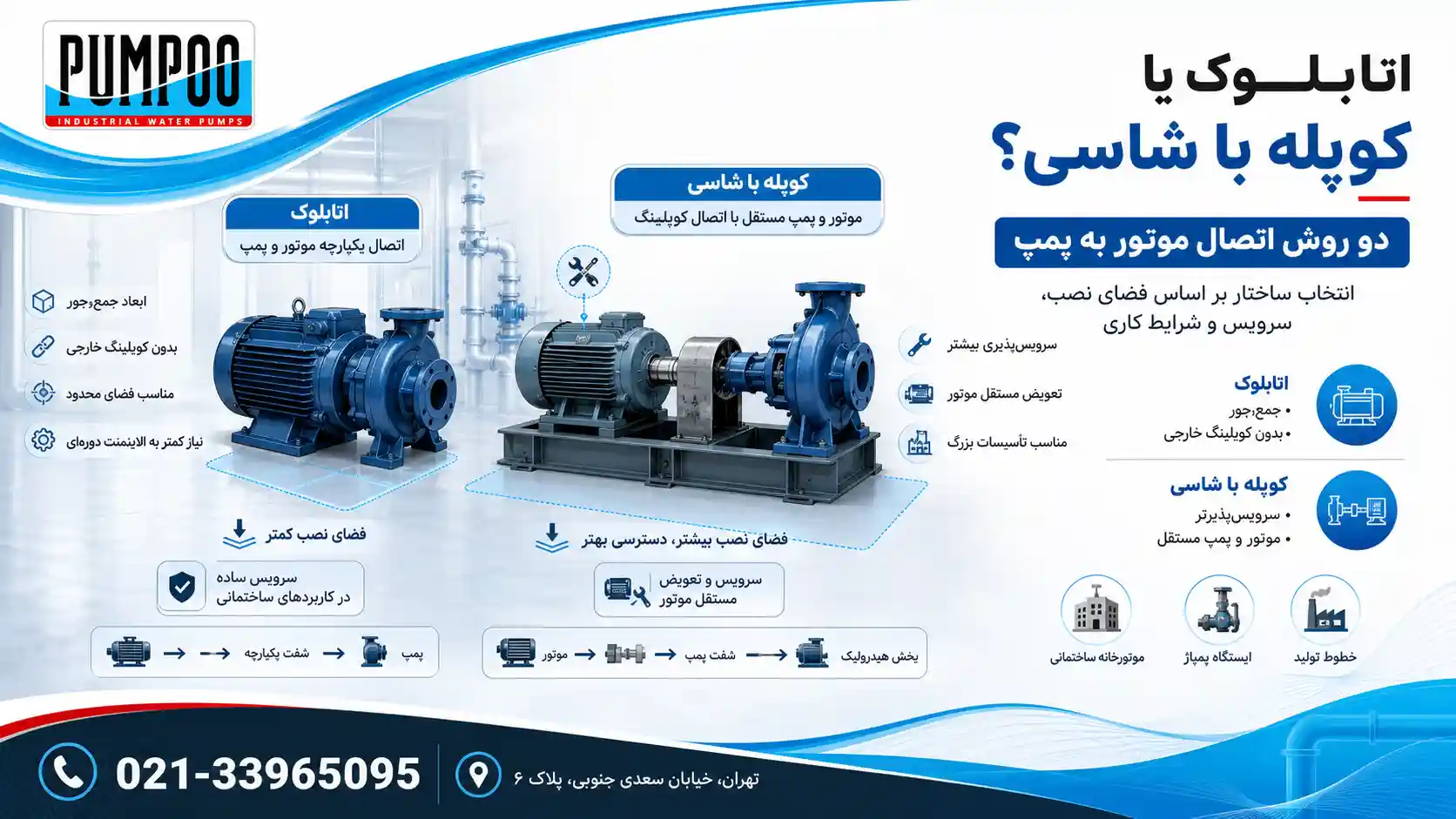

پمپهای زمینی بر اساس نحوه اتصال به موتور
پمپهای سانتریفیوژ زمینی از نظر شیوه اتصال شفت موتور به بخش هیدرولیک، در دو ساختار کلی تولید و به کار گرفته میشوند:
- پمپهای زمینی اتابلوک: در این ساختار، الکتروموتور و کلگی پمپ دارای یک شفت یکپارچه هستند یا شفتها بدون نیاز به کوپلینگ خارجی به یکدیگر متصل شدهاند. این تجهیزات به دلیل نداشتن رابط و پایه واسطه، ابعاد فیزیکی کوچکتری دارند، نیازی به تراز کردن و همراستاسازی دورهای (الاینمنت) ندارندو همچنین گزینهای مناسب و کمدردسر برای فضاهای مسکونی و موتورخانههای ساختمانی با متراژ محدود به شمار میروند.
- پمپهای زمینی کوپله با شاسی: در این طراحی، پمپ هیدرولیک و الکتروموتور دو دستگاه کاملا مستقل هستند که در امتداد یکدیگر روی یک شاسی فلزی نصب شده و انتقال قدرت میان آنها با قطعهای به نام کوپلینگ انجام میشود. مزیت بارز این مدل، امکان سرویس، سیمپیچی، تعمیر یا تعویض موتور بدون باز کردن خطوط لولهکشی و بخش هیدرولیک پمپ است. این ساختار انعطافپذیر، انتخاب اصلی در خطوط تولید کارخانجات، مصارف تاسیساتی بزرگ و ایستگاههای پمپاژ صنعتی محسوب میشود.

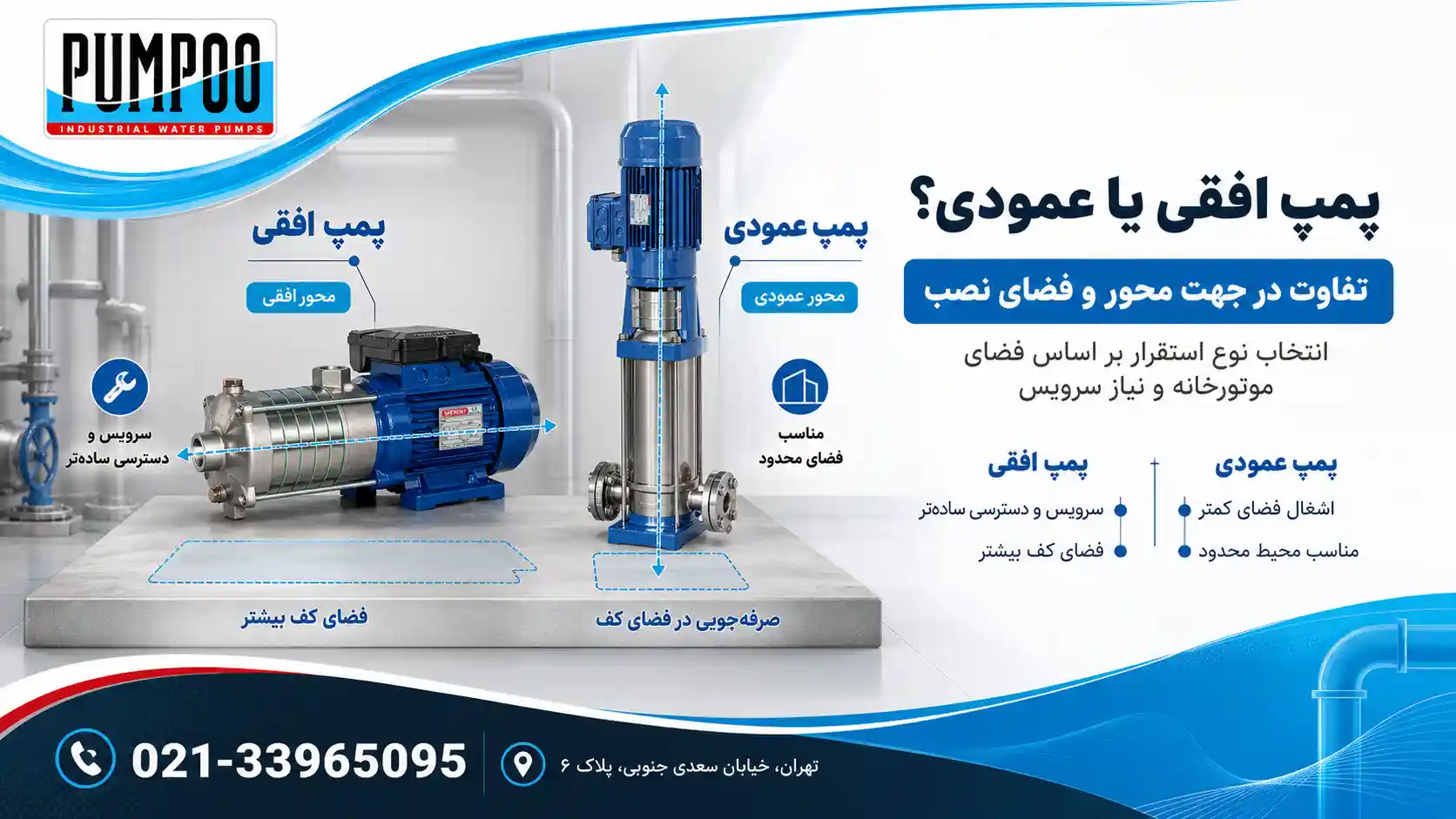

دستهبندی بر اساس جهت استقرار محور
راستای قرارگیری شفت دستگاه مستقیما بر مساحت مورد نیاز در فونداسیون و دسترسی برای سرویس دورهای اثر میگذارد. انواع این پمپها از نظر موقعیت محور عبارتاند از:
- پمپ افقی: محور دستگاه به صورت افقی روی فونداسیون قرار میگیرد؛ این مدل نصب و سرویس سادهتری دارد، اما مساحت بیشتری از کف موتورخانه را اشغال میکند.
- پمپ عمودی: محور پمپ به صورت عمودی امتداد مییابد و موتور در بالای بخش هیدرولیک مستقر میشود؛ این طراحی برای صرفهجویی در فضا ساخته شده و در محیطهای با محدودیت متراژ کاربرد فراوان دارد.
مقایسه کاربرد ساختمانی و صنعتی
برای انتخاب و خرید پمپ زمینی مناسب، جدول زیر تفاوت کارکرد پمپ در پروژههای ساختمانی و صنعتی را نمایش میدهد.
| حوزه | نمونه کاربرد |
|---|---|
| ساختمانی | افزایش فشار آب طبقات، سیستم اطفای حریق، استخر و سونا |
| صنعتی | خنککاری تجهیزات، انتقال آب بین مخازن، تغذیه دیگ بخار |
انتخاب دقیق مدل، بسته به اینکه پروژه در کدام حوزه قرار دارد متفاوت خواهد بود؛ برای مثال در ساختمانهای بلند و چند طبقه، پمپ دو پروانه ای به دلیل فشار خروجی بالاتر، گزینه مناسبتری برای رساندن آب به طبقات فوقانی است.

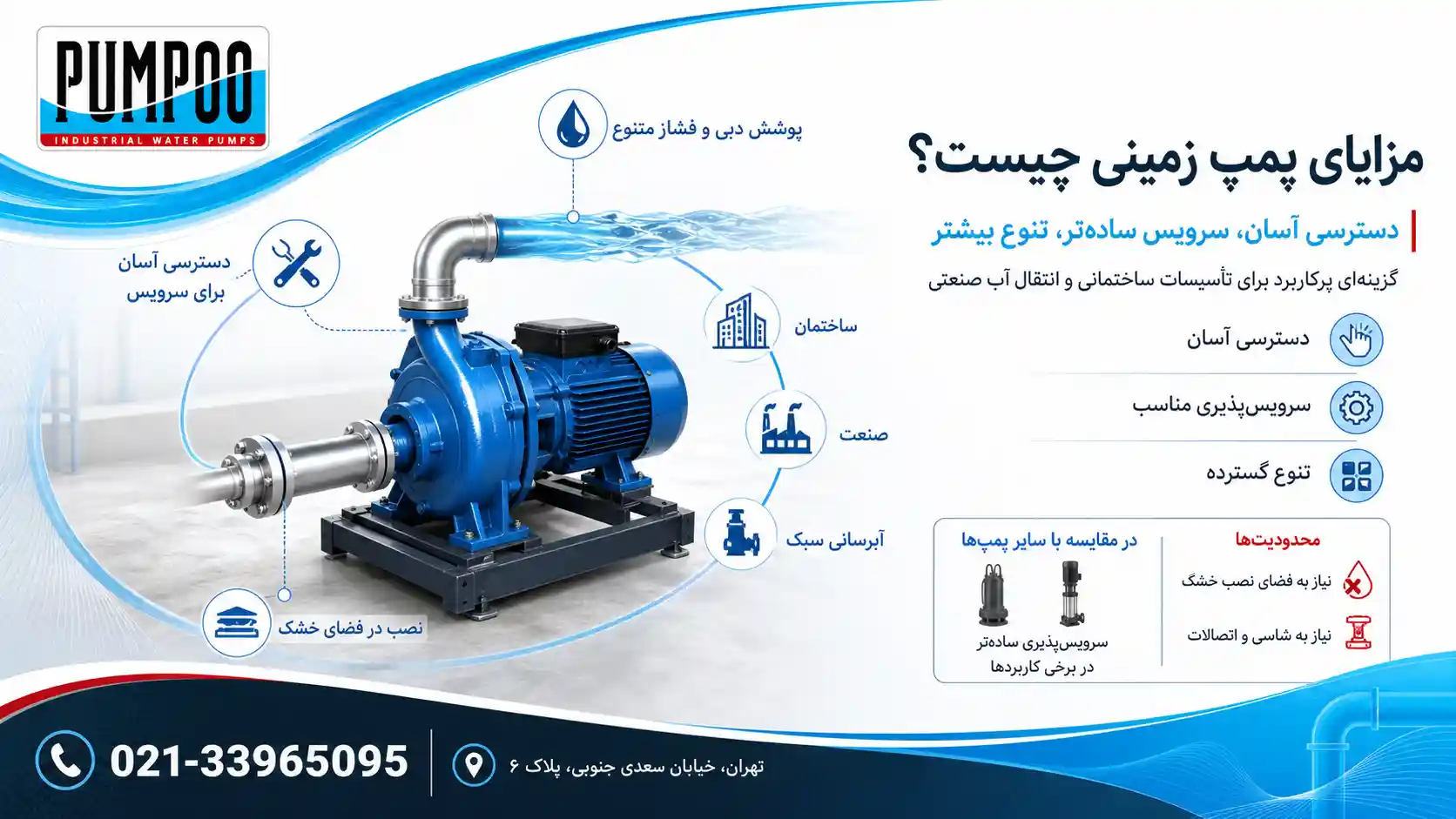

مزایای پمپ زمینی نسبت به سایر پمپها در چیست؟
انتخاب این دستگاه برای بسیاری از پیمانکاران و مهندسان تأسیسات به چند دلیل مشخص برمیگردد:
- دسترسی راحت برای بازرسی و تعمیرات بدون نیاز به تخلیه چاه
- نصب ساده روی سکوی بتنی یا فلزی در مدت کوتاه
- طول عمر بالا در صورت رعایت برنامه سرویس دورهای
- هزینه نگهداری پایینتر نسبت به پمپهای شناور و طبقاتی عمودی
- تنوع گسترده در توان، دبی و فشار برای پروژههای مختلف (از جمله پمپ کله کوزه ای یا پمپ جتی، برای چاههای کمعمق و مصارف خانگی و کشاورزی کوچک مقیاس)
| مزایا | محدودیت |
|---|---|
| ایجاد دبی و فشار بالا | نیاز به فضای نصب خشک و دور از آب |
| مناسب برای مصارف سنگین و صنعتی | نیاز به شاسی و اتصالات اضافی |
| ارتفاع پمپاژ بالا | نصب پیچیدهتر |
این ویژگیها در کنار یکدیگر، پمپ آب زمینی را به گزینهای پرکاربرد و مطمئن در تاسیسات ساختمانی و خطوط انتقال صنعتی تبدیل کرده است.
تفاوت پمپ سیرکولاتور خطی و زمینی
پمپهای سیرکولاتور بر اساس ساختار و نحوه نصب به دو دسته خطی و زمینی تقسیم میشوند. انتخاب میان این دو مدل، به عواملی مانند فضای در دسترس، توان موردنیاز و نوع پروژه بستگی دارد. جدول زیر مهمترین تفاوتهای این دو نوع پمپ را بهصورت خلاصه نشان میدهد.
| ویژگی | خطی | زمینی |
|---|---|---|
| نحوه نصب | داخل خط لوله | روی فونداسیون |
| توان | متوسط | بالا |
| فضای مورد نیاز | کم | زیاد |
| کاربرد | ساختمانها | صنایع و پروژههای بزرگ، ساختمانسازی |
| هزینه | اقتصادیتر | گرانتر |
با نگاهی به این مقایسه، میتوان گفت پمپ خطی برای پروژههای ساختمانی با فضای محدود و بودجه اقتصادیتر گزینه مناسبی است، در حالیکه پمپ زمینی به دلیل توان بالاتر، برای مصارف صنعتی و پروژههای بزرگتر توصیه میشود. انتخاب نهایی باید بر اساس نیاز واقعی پروژه و شرایط فنی محل نصب صورت گیرد.
تفاوت پمپ آب زمینی با پمپ شناور چاه عمیق چیست؟
اصلیترین معیار تفکیک پمپهای زمینی از مدلهای مستغرق، به تراز قرارگیری سطح آب و محدودیتهای فیزیکی مکش منفی بازمیگردد:
- محدودیت عمق مکش (فشار منفی): پمپهای زمینی آب را با ایجاد خلاء نسبی بالا میکشند و حداکثر توان مکش منفی آنها بین ۷ تا ۸ متر است. در صورتی که سطح آب چاه پایینتر از این حد باشد، پمپ دچار پدیده کاویتاسیون (خوردگی پروانه و قطع آبدهی) میشود؛ بنابراین برای اعماق بیشتر حتماً باید از پمپ شناور چاهی استفاده کرد که در آب غوطهور شده و مایع را به سمت بالا پرتاب میکند.
- سهولت تعمیرات و استهلاک: پمپ زمینی در محیط خشک (موتورخانه) مستقر بوده و بازدید گیجها، روغنکاری یاتاقانها و تعویض مکانیکال سیل آن سریع و کمهزینه است. در نقطه مقابل، سرویس پمپ شناور مستلزم خارج کردن دهها متر لوله و کابل برق با جرثقیل و قرقره است که هزینه نگهداری بالاتری را به همراه دارد.
| مشخصه فنی | پمپ آب زمینی (سطحی) | پمپ شناور چاه عمیق (مستغرق) |
| محل استقرار | روی سطح خشک و فونداسیون | کاملا غوطهور در انتهای چاه یا مخزن |
| حداکثر عمق مکش مجاز | ۷ الی ۸ متر از سطح پمپ | بدون محدودیت (اعماق بالای ۵۰ تا ۲۰۰ متر) |
| مکانیزم هیدرولیکی انتقال | ایجاد مکش منفی در خط لوله ورودی | اعمال فشار هیدرولیکی مستقیم (رانش) |
| هزینه و سهولت تعمیرات | دسترسی سریع، در لحظه و کمهزینه | نیازمند بالابر و خارجسازی کامل لولهکشی |
| صدای کارکرد در محیط | نیازمند شاسیکشی و لرزهگیر لاستیکی | بیصدا به دلیل جذب ارتعاشات توسط آب |
شرایط فیزیکی محل نصب و الزامات شاسی پمپ زمینی
پمپ زمینی باید روی فونداسیون یا سطحی مستحکم و کاملا تراز قرار بگیرد. استحکام شاسی اهمیت زیادی دارد، زیرا این بخش باید وزن مجموعه پمپ و موتور و نیروهای ناشی از کارکرد آن را تحمل کند. شاسی نامناسب یا سطح ناتراز میتواند باعث افزایش لرزش و ایجاد فشار اضافی روی اتصالات و اجزای مکانیکی شود.
محل نصب باید فضای کافی برای تهویه، بازدید و انجام تعمیرات داشته باشد و تا حد امکان از رطوبت و تماس مستقیم با آب دور باشد. در زمان اجرای لولهکشی نیز نباید وزن لولهها روی پمپ یا فلنجهای آن قرار بگیرد. اتصال صحیح لولهها و استقرار مناسب شاسی، نقش مهمی در کاهش لرزش و افزایش پایداری مجموعه دارد.
